Conector LED PRO A pentru benzi LED RGBW de 10 mm, pe o parte, fără cablu

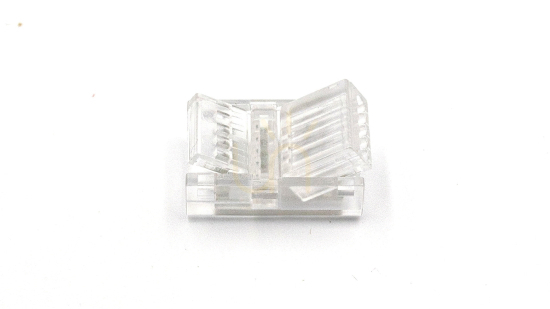

Conectorul LED PRO din seria A este o îmbinare cu clemă pentru bandă LED RGBW de 10 mm. Are cinci contacte — unul pentru plusul comun și câte unul pentru canalele R, G, B și W — și leagă capătul benzii de conductorii de alimentare. Carcasa este din policarbonat transparent, contactele din cupru, iar piesa măsoară 22 × 15 × 7 mm.

Cum prinde banda

Banda se introduce sub clapetă și se fixează cu un clic. Pinii străpung laminatul PCB-ului și ajung singuri la trasee, așa că îmbinarea se face fără letcon și fără a dezveli traseele în prealabil. Pentru ridicarea clapetei producătorul are un desfăcător separat, cu indexul 24-0000-73.

Conectorul este pe o singură parte și vine fără cablu: pe o parte intră banda, pe cealaltă propriii conductori de alimentare. Varianta cu cablu montat din fabrică și cea care leagă două tronsoane de bandă între ele există în aceeași serie, sub alte indexuri.

Pentru ce bandă și ce curent

Cele cinci contacte se potrivesc exclusiv benzii RGBW de 10 mm. Benzile monocrome, COB, CCT sau RGB+CCT au alt număr de trasee și altă lățime, deci cer un conector cu alt număr de pini — seria A cuprinde versiuni cu 2, 3, 4 și 6 pini.

Conectorul lucrează la 5, 12 și 24 V c.c., iar curentul admis este de 2 A. La 24 V înseamnă circa 48 W printr-o singură îmbinare, la 12 V aproximativ 24 W; pe un tronson mai lung merită calculat consumul înainte ca toată alimentarea să treacă printr-un singur conector.

Producătorul admite folosirea cu bandă IP20 și IP65. La banda IP65 îmbinarea trebuie etanșată după montaj — altfel gradul de protecție nu mai este valabil în dreptul conectorului.
