Adaptor de șină Stucchi ONETRACK negru cu driver LED integrat 9999-DRI/B

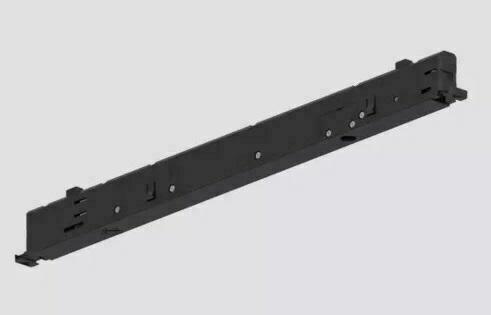

Stucchi 9999-DRI/B este un adaptor negru pentru șina de iluminat ONETRACK, cu driver LED integrat în corp. Construcția sa alungită și asimetrică este concepută pentru poziționare ascunsă în șină. Nu este un corp de iluminat independent și nici o carcasă goală destinată instalării unui driver separat.

Selectarea fazei și circuitul de comandă

Adaptorul are șase conductoare: trei faze, neutrul și conductoarele sistemului de comandă. Selectorul încorporat permite alegerea fazei care alimentează corpul de iluminat conectat. Acest lucru contează în instalațiile în care corpurile utilizează circuite diferite ale aceleiași șine. Alegerea presupune, așadar, verificarea atât a conexiunii mecanice ONETRACK, cât și a cerințelor electrice ale corpului de iluminat.

Producătorul indică valori nominale de 0,13 A la 220/240 V AC și 1 A la 50 V FELV, cu frecvența de 50/60 Hz. Tensiunea maximă de ieșire a driverului este 59 V DC SELV. Valorile de alimentare, parametrii circuitului de comandă și tensiunea maximă de ieșire descriu funcții diferite. Simpla coincidență a unei valori de tensiune nu confirmă compatibilitatea cu orice modul LED.

Fixare prin clipsare și limite mecanice

9999-DRI/B are două cleme de blocare și se introduce în șină până la cuplarea prin clic. Sarcina maximă este de 50 N, iar cuplul maxim de 2,5 Nm. La alegerea corpului conectat trebuie respectate ambele limite: forța aplicată adaptorului și momentul rezultat din fixare. Sarcina exprimată în newtoni nu reprezintă puterea electrică a driverului.

Materiale și identificarea variantei

Corpul negru este realizat din policarbonat, iar contactele din aliaj de cupru. Masa indicată a adaptorului este de 142,3 g. Codul complet 9999-DRI/B identifică varianta cu driver integrat. Versiunile cu denumiri similare și sufixe suplimentare trebuie selectate după propria documentație. Pentru completarea unei instalații existente, culoarea neagră și o formă exterioară asemănătoare nu sunt suficiente pentru identificarea componentei potrivite.
