Ancoră de betonare NORLYS 1230 pentru stâlpișori Stavanger și Egersund, oțel zincat

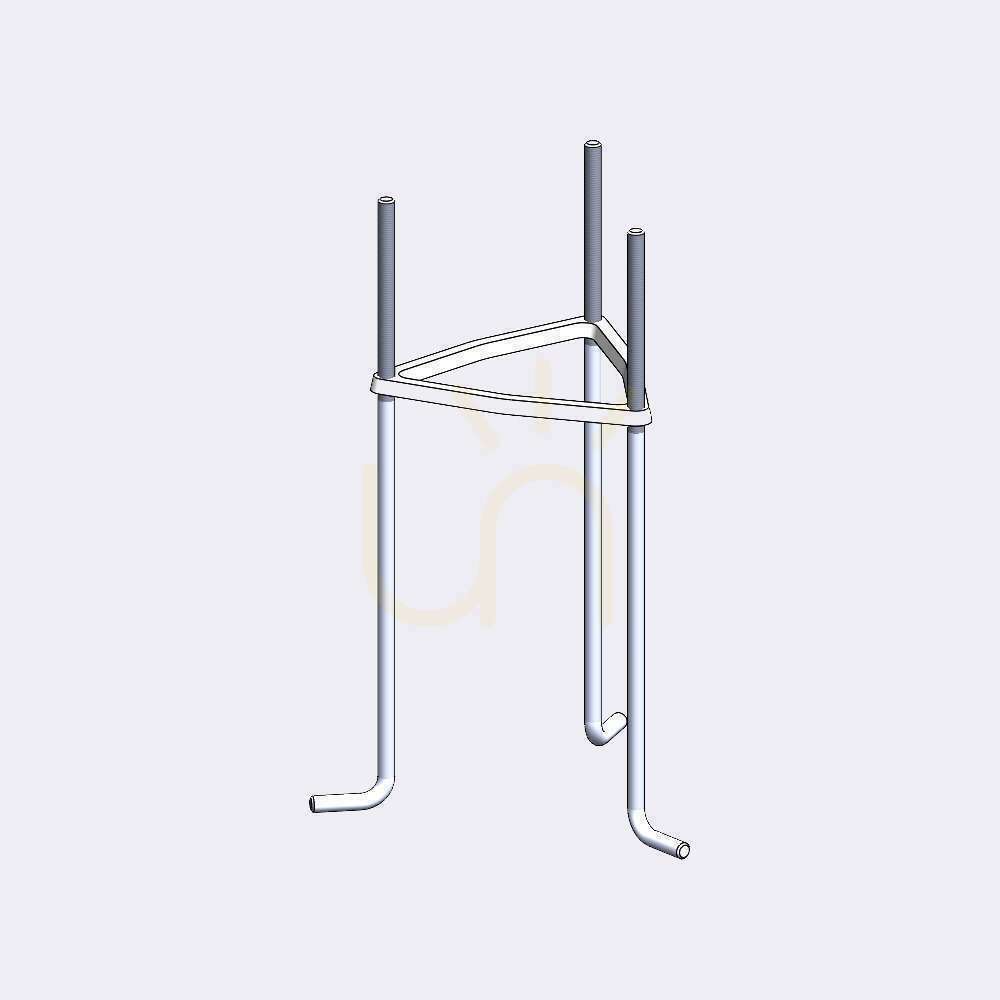

Ancora 1230 este o cușcă din oțel formată din trei tije cu filet M8, unite printr-un cadru triunghiular; capetele inferioare ale tijelor sunt îndoite. Se toarnă în beton, iar apoi pe ea se înșurubează un stâlpișor de iluminat Norlys. Oțelul este zincat galvanic, iar ancora are dimensiunile 13 × 12 × 30 cm.

Cu ce corpuri de iluminat se potrivește

Producătorul a destinat ancora stâlpișorilor Stavanger (1240, 1243, 1244, 1246–1248, 2240, 2241, 2244, 2245, 2248, 2249, 5008–5010, 5060–5065) cu înălțimi de 28, 50 și 95 cm, precum și stâlpișorilor Egersund (1280, 1285, 5014, 5015, 5066–5069) de 63 și 108 cm. Corpurile de iluminat se vând separat; pentru alt model, compatibilitatea trebuie verificată în fișa acestuia.

Montaj

Conform instrucțiunilor producătorului, fundația are un diametru de 240 mm și o adâncime de 350 mm, iar ancora se fixează astfel încât din cei 300 mm de înălțime aproximativ 90 mm de tije filetate să iasă deasupra betonului – pe acestea se așază baza corpului de iluminat, strânsă cu piulițe. Tijele sunt la 125 mm una de alta. Instrucțiunile recomandă ungerea filetelor înainte de montaj și aducerea ancorei la nivel; capetele îndoite ale tijelor o ancorează în beton.
