Cap de iluminat LED dublu Norlys Trelleborg 2613GR pentru stâlp 100×110 mm, grafit RAL 7016, 41,6 W 3000 K, DALI2

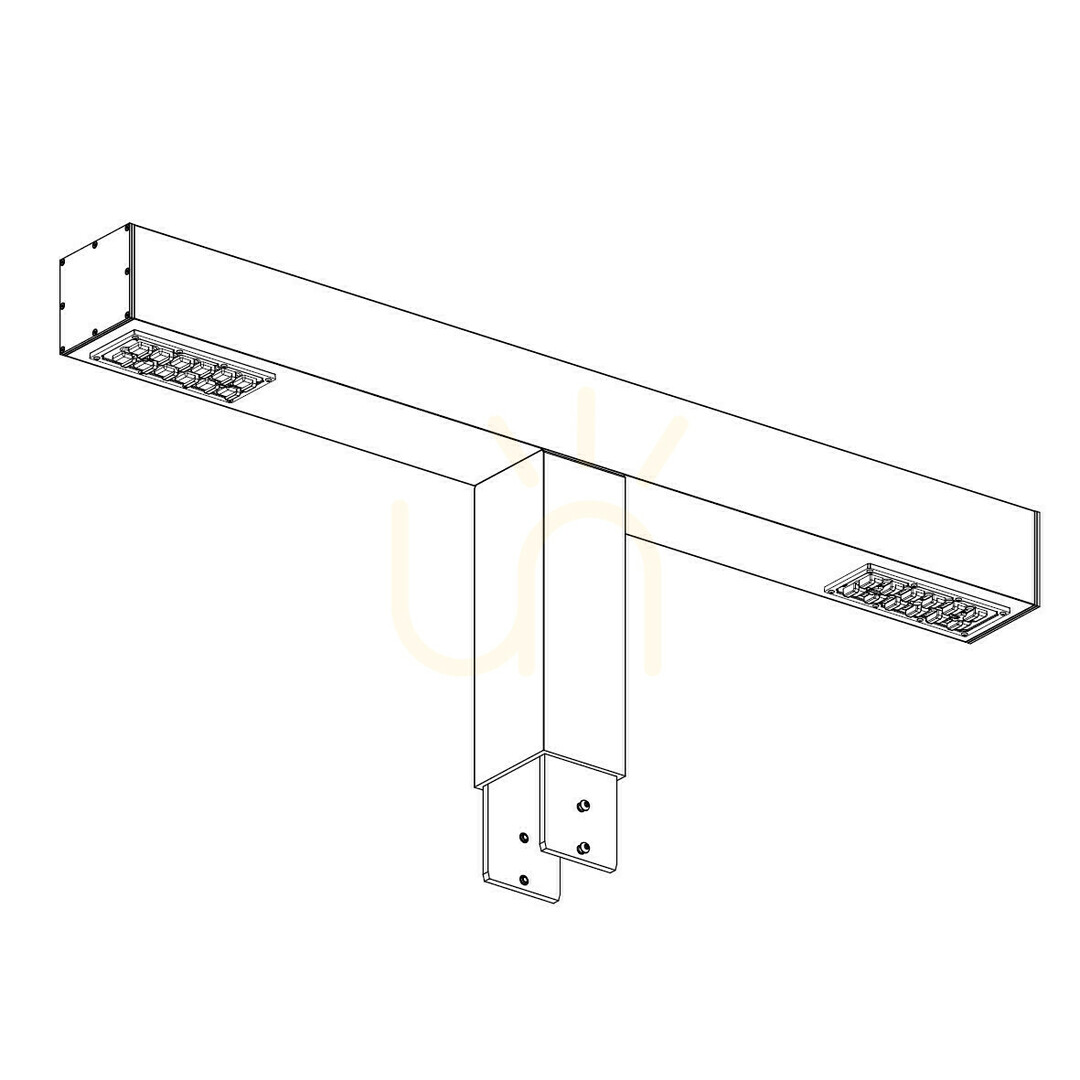

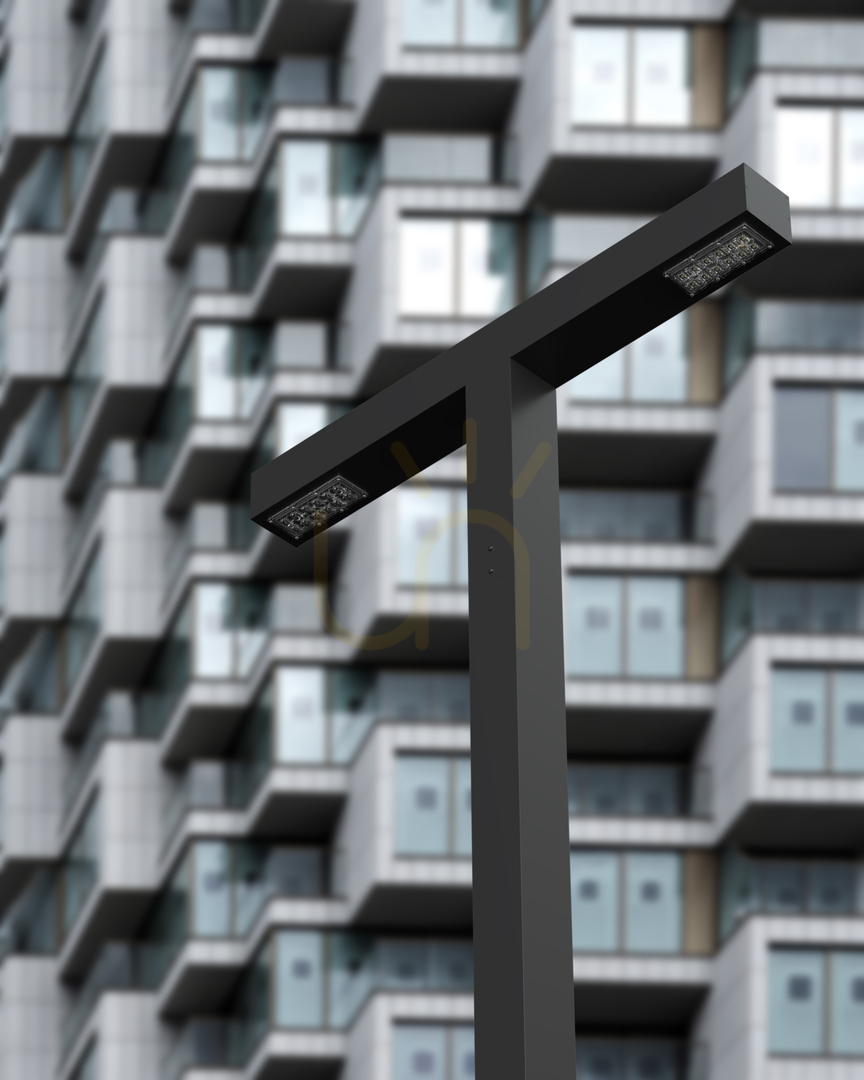

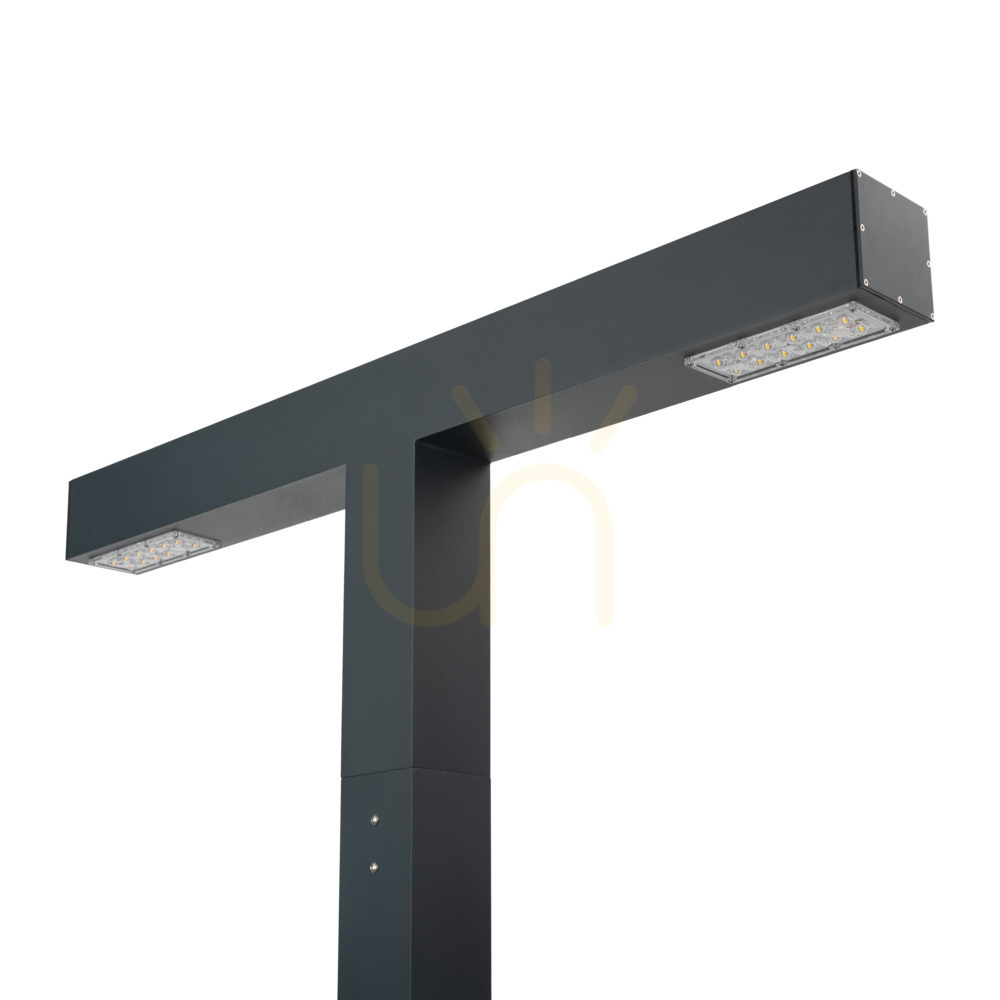

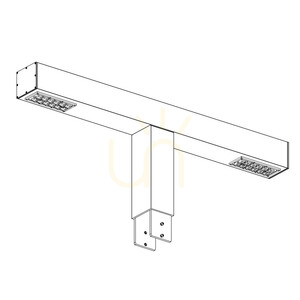

Norlys Trelleborg 2613GR este un cap de iluminat dublu pentru stâlp: două brațe din profil de aluminiu extrudat formează un T, iar în fiecare lucrează dedesubt un modul LED, în spatele unei lentile ermetice din policarbonat transparent. Corpul este vopsit în câmp electrostatic în grafit (RAL 7016). Stâlpul nu este inclus.

Montaj și conectare

Capul se potrivește pe un stâlp cu profil de 100 × 110 mm și cântărește 7,5 kg. Norlys oferă pentru el stâlpii 2650–2658, vânduți separat, cu înălțimi între 400 și 700 cm și secțiune de 160 × 160 sau 200 × 200 mm; celelalte accesorii se comandă tot separat.

Clemele acceptă conductori de până la 5 × 4 mm², iar alte corpuri pot fi legate în buclă cu cablu de până la 5 × 2,5 mm²; presetupele acceptă cablu rotund cu diametrul de 4–8, 8–12 sau 10–13,6 mm. Curentul de pornire este de 15 A timp de 295 µs, de aceea fișa indică numărul de corpuri pe o siguranță automată: 18 pe B10, 29 pe B16, 30 pe C10 și 49 pe C16 – cifre utile la planificarea unui circuit cu mai mulți stâlpi. Corpul are clasa I de protecție și necesită conductor de protecție.

Ce lumină oferă

Modulele LED Philips produc 5726 lm, iar întregul corp emite 5631 lm la 41,6 W, în 3000 K — alb cald. Lentilele Ledil de tip VSM oferă o distribuție IESNA tip V, simetrică în jurul stâlpului, așa că acest cap luminează o zonă rotundă în jurul său: o piațetă, o parcare sau o intersecție de alei. ULOR de 0,6% înseamnă că doar o parte neglijabilă din lumină scapă în sus. CRI 70 este suficient pentru orientare în exterior, dar redă culorile mai slab decât sursele pentru interior.

Cele două drivere sunt comandate în sistemul DALI2, cu funcția NightDim; din fabrică sunt setate la curent maxim, iar ceilalți parametri sunt programați de Norlys după stabilirea cu departamentul comercial.

Execuție și service

Gradul de protecție IP65 și rezistența la impact IK10 permit montarea în parcuri și în spații publice, iar rezistența la supratensiuni de impuls este de 6/10 kV. Modulele LED și driverele se înlocuiesc de un service specializat; producătorul indică pentru sursa de lumină L90B10 peste 100.000 de ore, iar pentru drivere 100.000 de ore, și oferă garnitura și driverul ca piese de schimb.
