Conector de alimentare cu comutator electronic de fază Trio DUOLINE 701131, alb mat

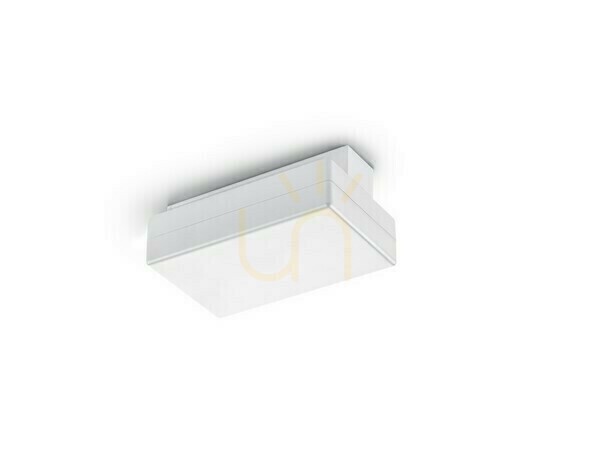

Trio DUOLINE 701131 este un conector de alimentare cu comutator electronic de fază pentru sistemul de șine DUOline cu două faze. Carcasa dreptunghiulară din plastic are finisaj alb mat. Nu este un spot și nici un kit complet de iluminat: piesa conectează instalația electrică la șină și permite controlul a două grupuri de corpuri de iluminat.

Două grupuri cu un cablu cu trei conductoare

Comutatorul electronic permite utilizarea a două grupuri de iluminat inclusiv când alimentarea se face printr-un cablu cu trei conductoare. Acționarea repetată a întrerupătorului de perete sau a variatorului selectează grupurile separat ori împreună. Funcția este relevantă pentru o configurație în care unele corpuri trebuie să funcționeze independent de celelalte. Conectorul nu stabilește temperatura de culoare, luminozitatea sau direcția luminii; acestea depind de corpurile alese.

Posibilitatea de reglare a intensității trebuie verificată împreună cu luminile conectate și dispozitivul de comandă. Existența comutatorului de fază nu transformă automat fiecare lampă într-una dimabilă. La alegerea șinelor și a celorlalte piese, verificați marcajul sistemului DUOline. Aspectul similar al unui alt sistem de șine nu confirmă compatibilitatea componentelor.

Poziția alimentării și limita de sarcină

Piesa poate fi utilizată pentru alimentare la capătul șinei sau în poziție centrală. Sarcina maximă admisă este de 200 W pentru fiecare fază. Valoarea reprezintă limita consumatorilor conectați, nu puterea unei surse de lumină din carcasă. Calculați separat sarcina fiecărui grup când alegeți corpurile de iluminat. Tensiunea de funcționare este de 230 V, la 50 Hz; conectorul nu este o sursă care reduce tensiunea pentru o instalație LED de joasă tensiune.

Pentru legătura cu șina sunt necesari conectori DUOline suplimentari: unul pentru alimentarea la capăt și doi pentru alimentarea centrală. Includeți-i în planul componentelor; piesa de alimentare singură nu formează un sistem complet. Alegerea conexiunilor trebuie să păstreze continuitatea conductorului de protecție conform instrucțiunilor producătorului.

Dimensiuni și montaj

Carcasa are 9,5 cm lățime, 5,1 cm înălțime și 13,5 cm adâncime. Comparați dimensiunile cu poziția cablului de alimentare și traseul șinei înainte de stabilirea amplasării. Producătorul indică montaj pe perete și pe tavan. Forma simplă este cea a unei componente tehnice, nu a unui abajur decorativ, iar finisajul alb mat poate fi asociat cu piesele albe DUOline. Instalarea sistemului trebuie realizată de un electrician calificat, conform instrucțiunilor producătorului.
