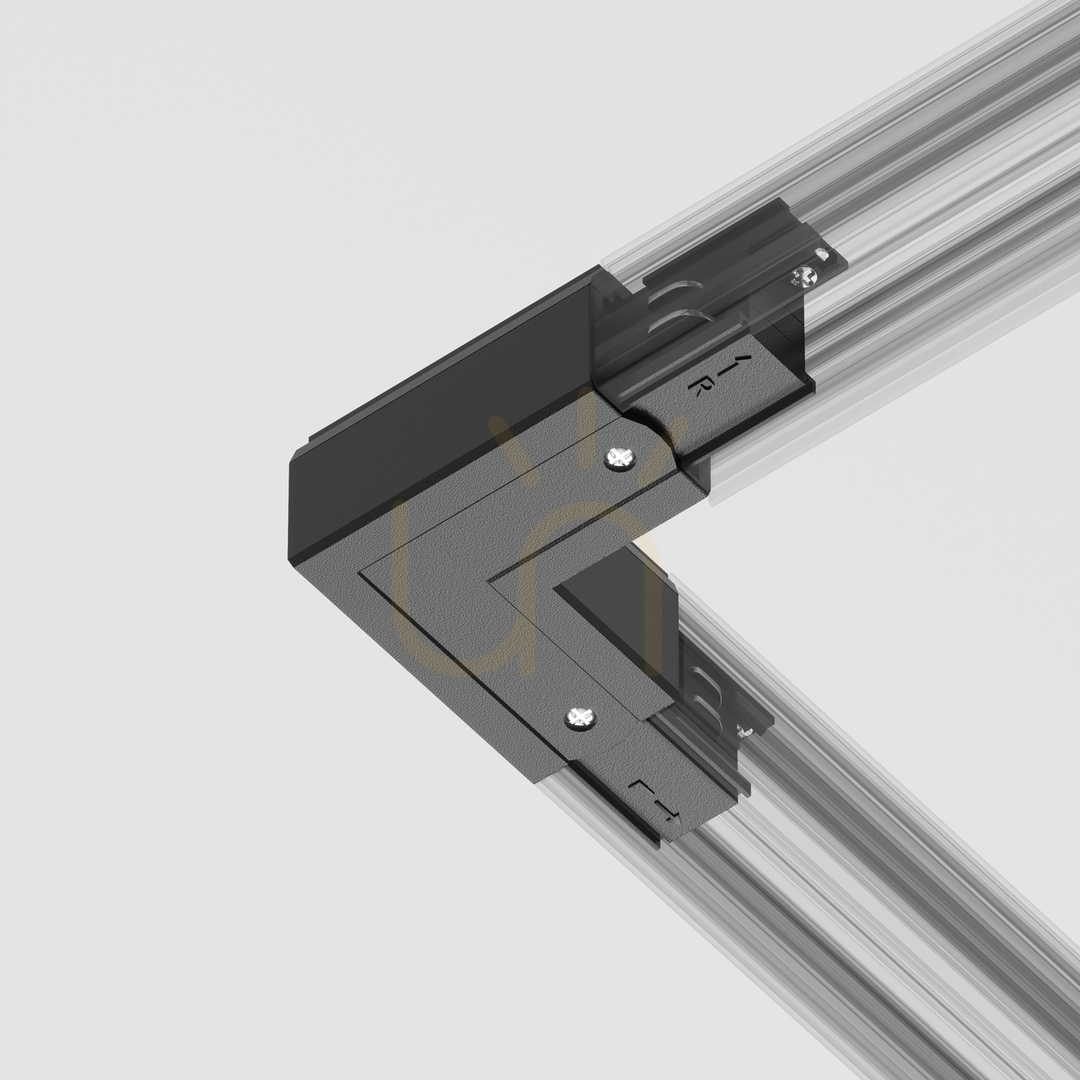

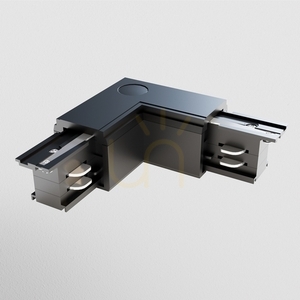

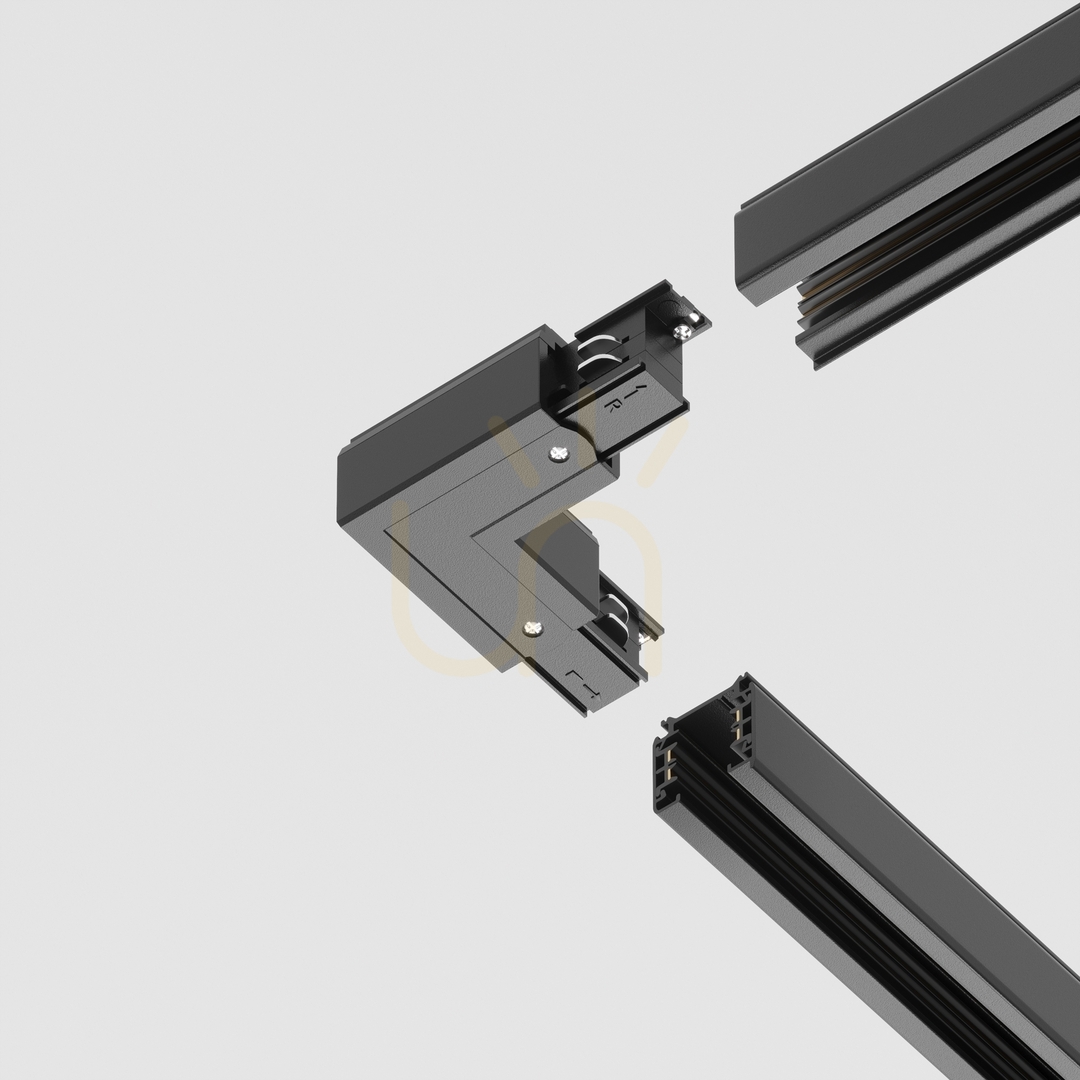

TRA005CL-31B-R este un conector de colț în formă de L pentru șinele trifazate Maytoni TRINITY. Unește două tronsoane de șină în unghi drept și duce prin colț toate cele trei circuite. Carcasa este din plastic negru.
La ce se potrivește
Piesa aparține sistemului TRINITY și se potrivește exclusiv șinelor trifazate ale acestei serii — profilele trifazate ale diferiților producători au distanțe diferite între căile de curent, așa că acest conector nu poate fi folosit în alt sistem. Funcționează la tensiunea de rețea de 50 Hz CA 220–240 V și este din clasa II de protecție, deci la conectorul propriu-zis nu trebuie adus conductor de protecție.
Gradul de protecție IP20 îl destinează interioarelor uscate. Este o piesă aflată sub tensiune: montajul și conectarea se fac cu alimentarea oprită.
Dimensiuni și varianta dreapta
Conectorul are în plan 99 × 99 mm și 32 mm înălțime, deci este apropiat ca înălțime de șina însăși și nu formează în colț o îngroșare vizibilă. Cântărește 60 g.
Denumirea „interior dreapta" descrie partea spre care se frânge colțul. Maytoni vinde varianta stânga ca articol separat (TRA005CL-31B-L), așa că sensul cotiturii trebuie stabilit pe planul de montaj înainte de comandă — cele două variante nu sunt interschimbabile.
Montaj

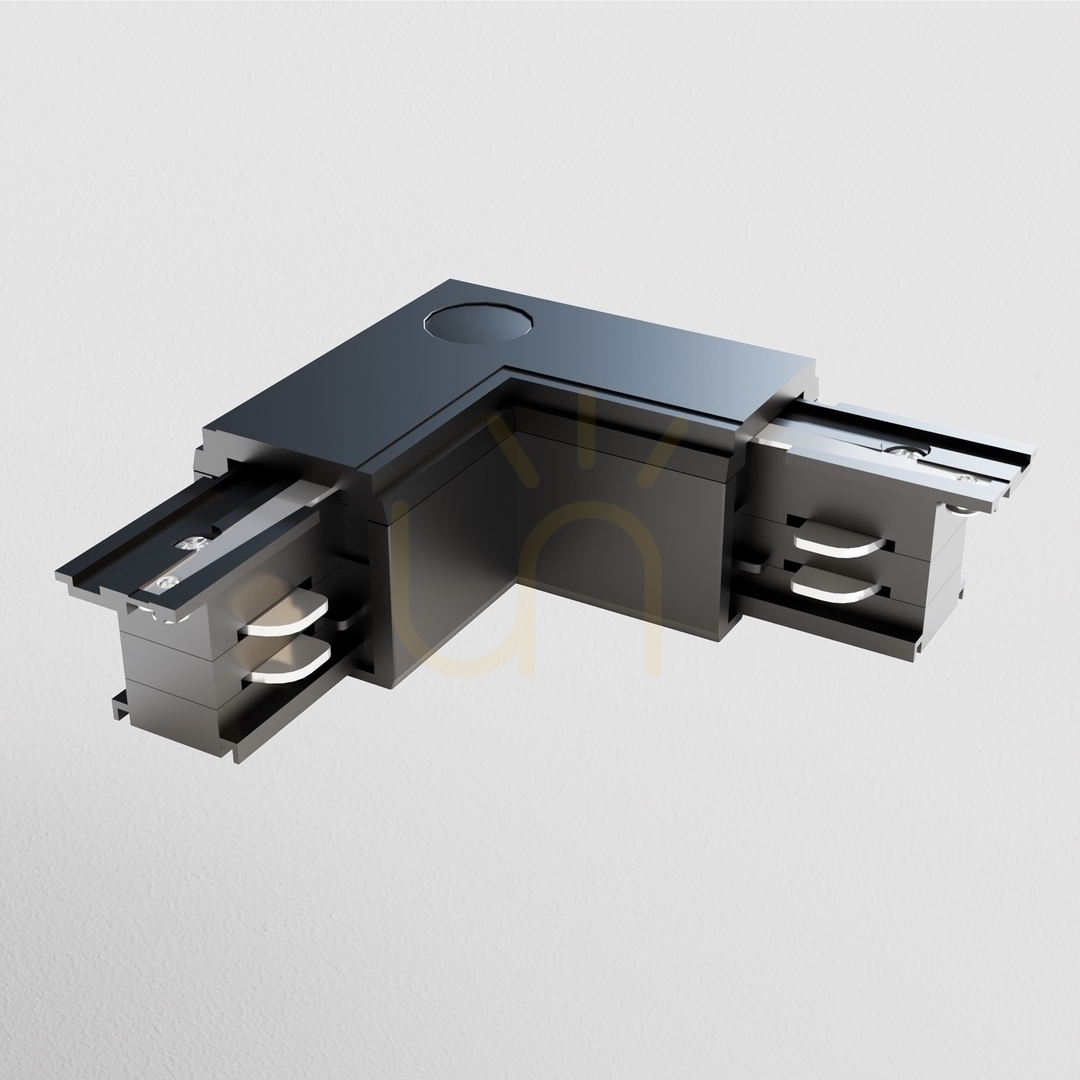

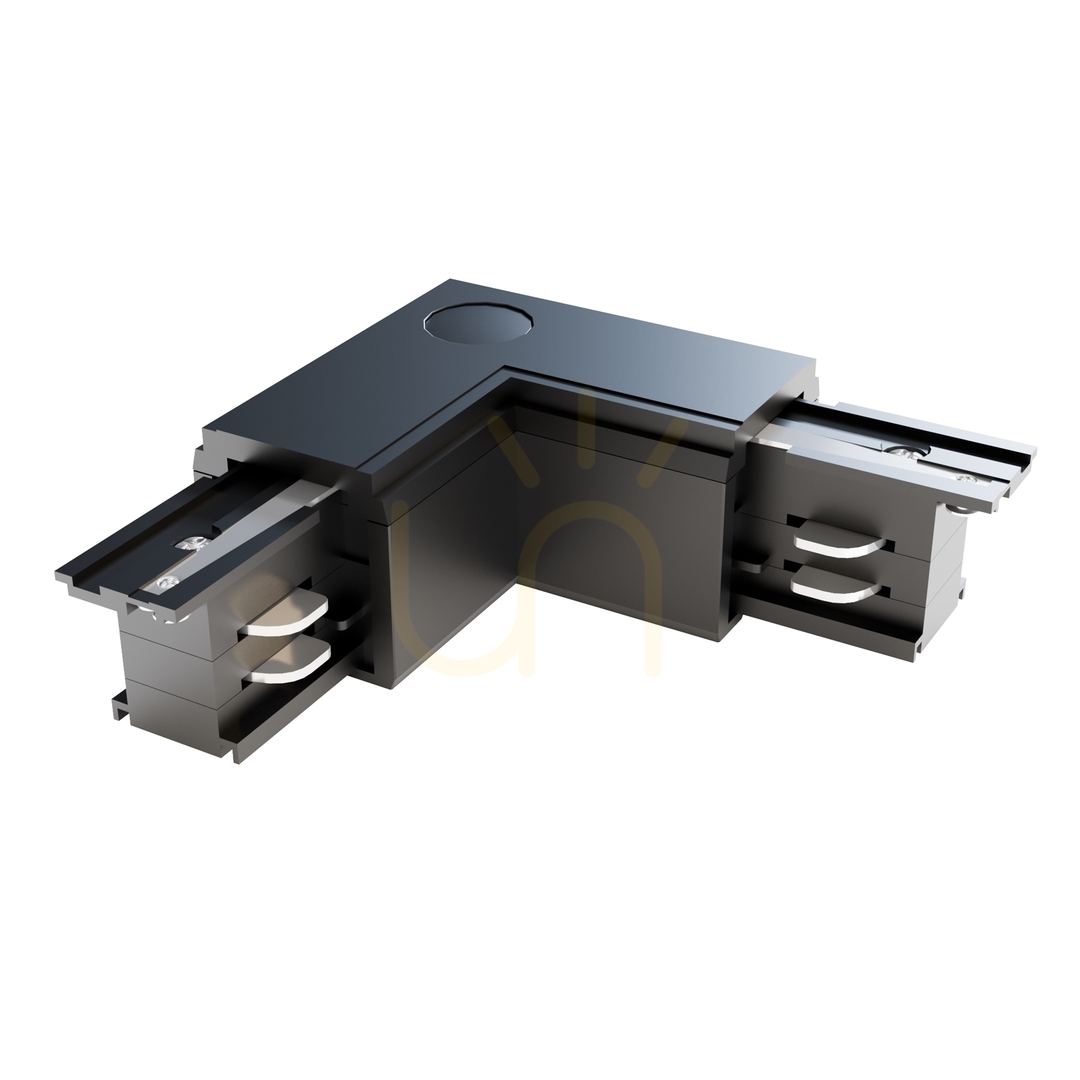

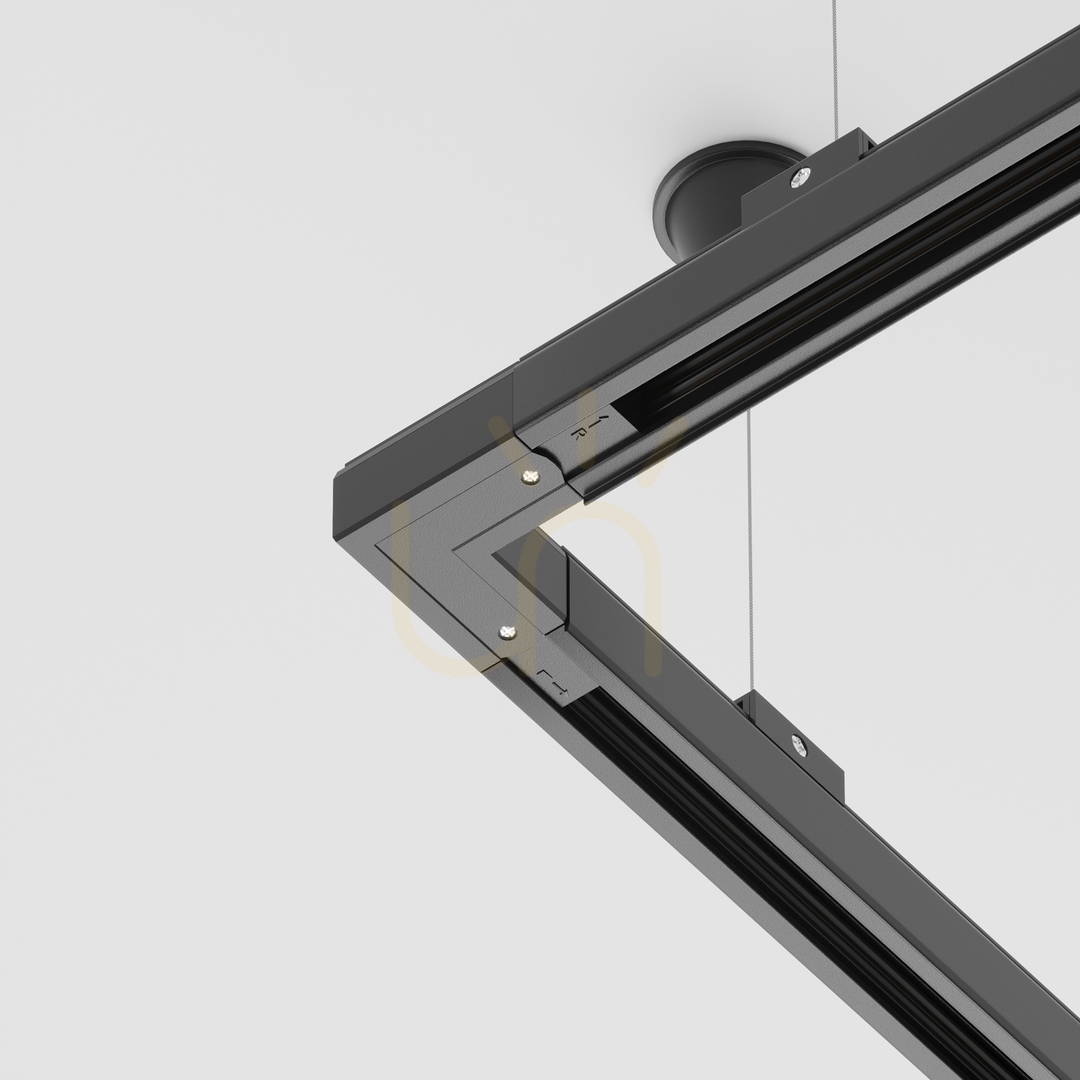

Producătorul prevede montaj aplicat și suspendat. În peretele superior al carcasei există un orificiu pentru punctul de suspendare, astfel încât colțul șinei poate fi sprijinit exact în locul îmbinării — acolo unde un tronson suspendat este cel mai expus la săgeată.
Conectorul nu conține sursă de lumină și nici dulie și nu este dimabil; reglarea intensității se face din corpurile montate pe șină.
