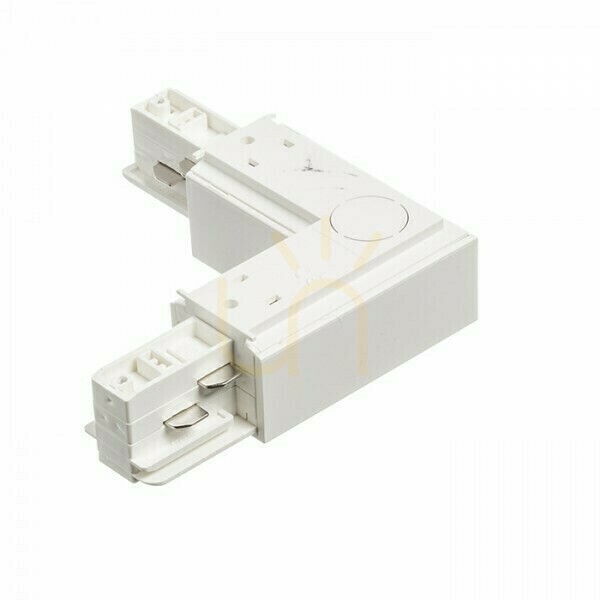

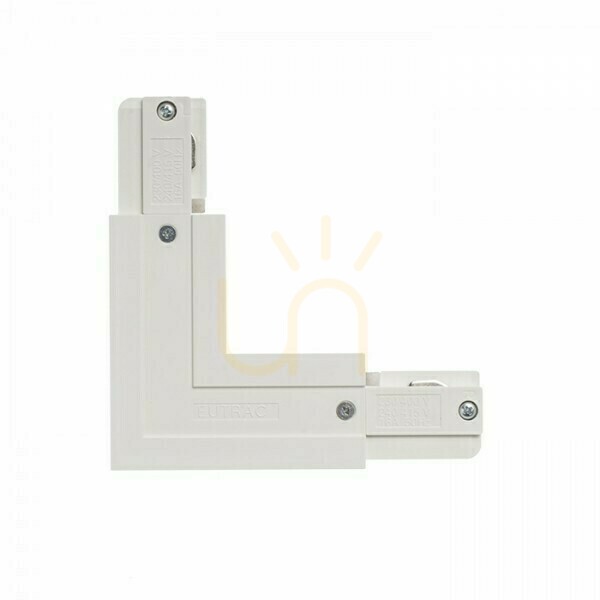

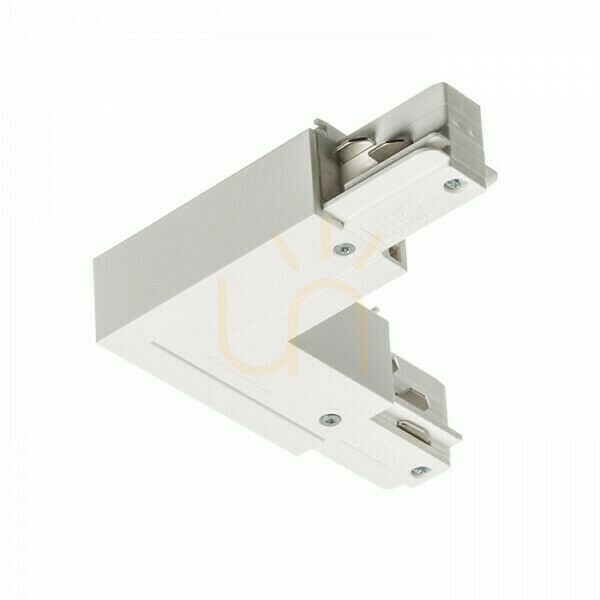

Conector L alb pentru șina trifazată EUTRAC de la Rendl (R11326). Unește două tronsoane de șină în unghi drept și poate servi totodată drept punct prin care se alimentează cu 230 V întregul traseu. Este varianta cu polaritate interioară.
Polaritate interioară – ce înseamnă la comandă
Șina trifazată are conductorul de protecție dus de-a lungul uneia dintre margini, așa că un colț al traseului poate avea acest conductor pe partea interioară sau pe cea exterioară a cotului. Conectorul cu polaritate interioară se potrivește doar primei variante – pentru a doua este nevoie de versiunea cu polaritate exterioară. Înainte de comandă, verificați pe planul traseului sau pe șina deja montată de ce parte a colțului ajunge conductorul de protecție.
Colț și alimentare într-o singură piesă
Producătorul descrie conectorul ca piesă cu posibilitate de alimentare, deci cablurile din instalația electrică pot fi conectate direct în colț, fără a mai adăuga în traseu un element separat de alimentare. Sarcina maximă este de 16 A – limita se aplică întregului tronson alimentat prin acest punct, ceea ce la 230 V înseamnă în total aproximativ 3,6 kW pentru toate corpurile de iluminat de pe traseu.
Șina trifazată conduce trei circuite independente, iar fiecare corp de iluminat este alocat unuia dintre ele prin adaptorul său. Astfel, pe același traseu se pot comanda separat trei grupuri de corpuri – conectorul duce toate cele trei circuite peste colț.
Dimensiuni și compatibilitate
Fiecare braț al conectorului are 7,8 cm lungime, iar înălțimea piesei este de 3,3 cm, deci colțul este doar puțin mai înalt decât șina. Conectorul cântărește 160 g. Se potrivește exclusiv cu șinele și componentele sistemului EUTRAC trifazat (Eurostandard) pentru 230 V. În aceeași execuție, Rendl oferă și un conector negru (R11327) și unul gri argintiu (R11328) – cel alb se alege pentru o șină albă și un tavan deschis la culoare.
