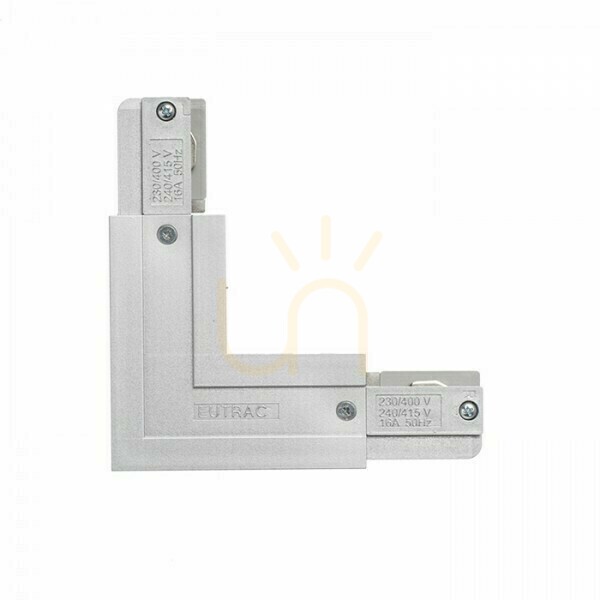

Acesta este un conector în L pentru șina trifazată EUTRAC de la Rendl – piesa care unește două tronsoane de șină în unghi drept. Finisaj gri argintiu, polaritate interioară.
Polaritatea – alegerea care contează la comandă
Șina trifazată nu este simetrică: conductorul de protecție merge pe una dintre laturile ei, iar de asta depinde încotro „privește" șina după montaj. Când traseul face colț, colțul se poate executa în două feluri – cu conductorul de protecție pe partea dinăuntru a curbei sau pe cea din afară. Fiecare cere alt conector și nu sunt interschimbabile. Acesta este varianta cu polaritate interioară. Rendl face și geamănul cu polaritate exterioară – verifică desenul traseului sau șina deja montată înainte de a comanda.
Un conector care este și punct de alimentare
Nu este o simplă îmbinare mecanică: prin această piesă se poate alimenta sistemul. O singură componentă rezolvă deci și colțul, și punctul de racord la 230 V, ceea ce permite ascunderea alimentării în colțul încăperii în loc să adaugi un alimentator separat la mijlocul unui tronson drept. Sarcină maximă: 16 A – limita pentru întreaga secțiune alimentată prin acest punct.
Trei circuite și la ce folosesc
Un sistem trifazat poartă trei circuite independente într-o singură șină. Corpurile se atribuie circuitului dorit prin rotirea adaptorului, așa că dintr-o singură șină se pot comanda trei scene de lumină de la întrerupătoare separate: de pildă spoturile de deasupra expunerii, iluminatul general și zona de serviciu. În magazine, galerii și birouri este standardul.
Compatibilitate
Piesa aparține sistemului EUTRAC / Eurostandard trifazat, la 230 V. Se potrivește cu șinele aplicate ale acestui sistem și cu celelalte componente: conectoare drepte și flexibile, capace, suspensii pe cablu și adaptoare. Pentru șinele încastrate Rendl are versiuni separate de conectoare – acesta e pentru montaj aplicat. Dimensiuni: 7,8 × 7,8 cm, înălțime 3,3 cm; masă 160 g.
Date tehnice
- Cod producător: R11328 (Rendl, sistemul EUTRAC), EAN 8595685404868
- Tip: conector L cu posibilitate de alimentare, polaritate interioară
- Sistem: trifazat, Eurostandard / EUTRAC; 230 V
- Sarcină maximă: 16 A
- Dimensiuni: 7,8 × 7,8 cm, înălțime 3,3 cm; masă 160 g
- Culoare: gri argintiu (disponibil și alb și negru)
- Execuție: pentru șine aplicate
