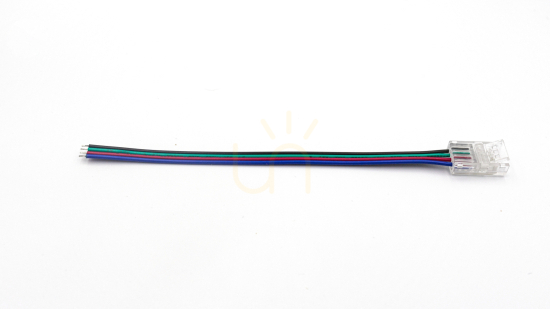

LED Labs PRO B 24-0000-46 este un conector cu un singur capăt și cablu pentru benzi LED RGB/CCT cu lățimea de 10 mm. Varianta are patru contacte și un cablu de 15 cm conectat din fabrică. Corpul transparent este din policarbonat, iar elementele conductoare sunt din cupru.
Verificarea benzii și a spațiului pentru conexiune
Conectorul realizează trecerea de la banda LED la cablu, nu îmbinarea directă a două capete de bandă. Înainte de alegere, verificați lățimea de 10 mm și compatibilitatea celor patru contacte cu banda folosită. RGB/CCT este denumirea din documentația producătorului; aceasta nu este varianta RGB+CCT cu șase pini.
Corpul măsoară 22 × 14 × 7 mm. Aceste dimensiuni descriu conectorul, nu lățimea benzii compatibile, și trebuie comparate cu spațiul disponibil la punctul de conexiune. Cablul conține patru conductoare cu secțiunea de 0,3 mm² fiecare. Lungimea de 15 cm stabilește distanța acoperită de cablul atașat.
Conectare fără lipire și limite electrice
Pinii străpung placa PCB a benzii, iar corpul se închide prin clipsare. Conectarea benzii nu necesită astfel lipire. Producătorul indică tensiuni de 5, 12 și 24 V DC și un curent maxim de 2 A. Verificați tensiunea și sarcina circuitului, nu doar numărul contactelor.
Documentația permite utilizarea cu benzi IP20 și IP65. Pentru IP65, conexiunea trebuie etanșată pentru a păstra acest grad de protecție. Simpla conectare a unei benzi IP65 nu etanșează îmbinarea.
