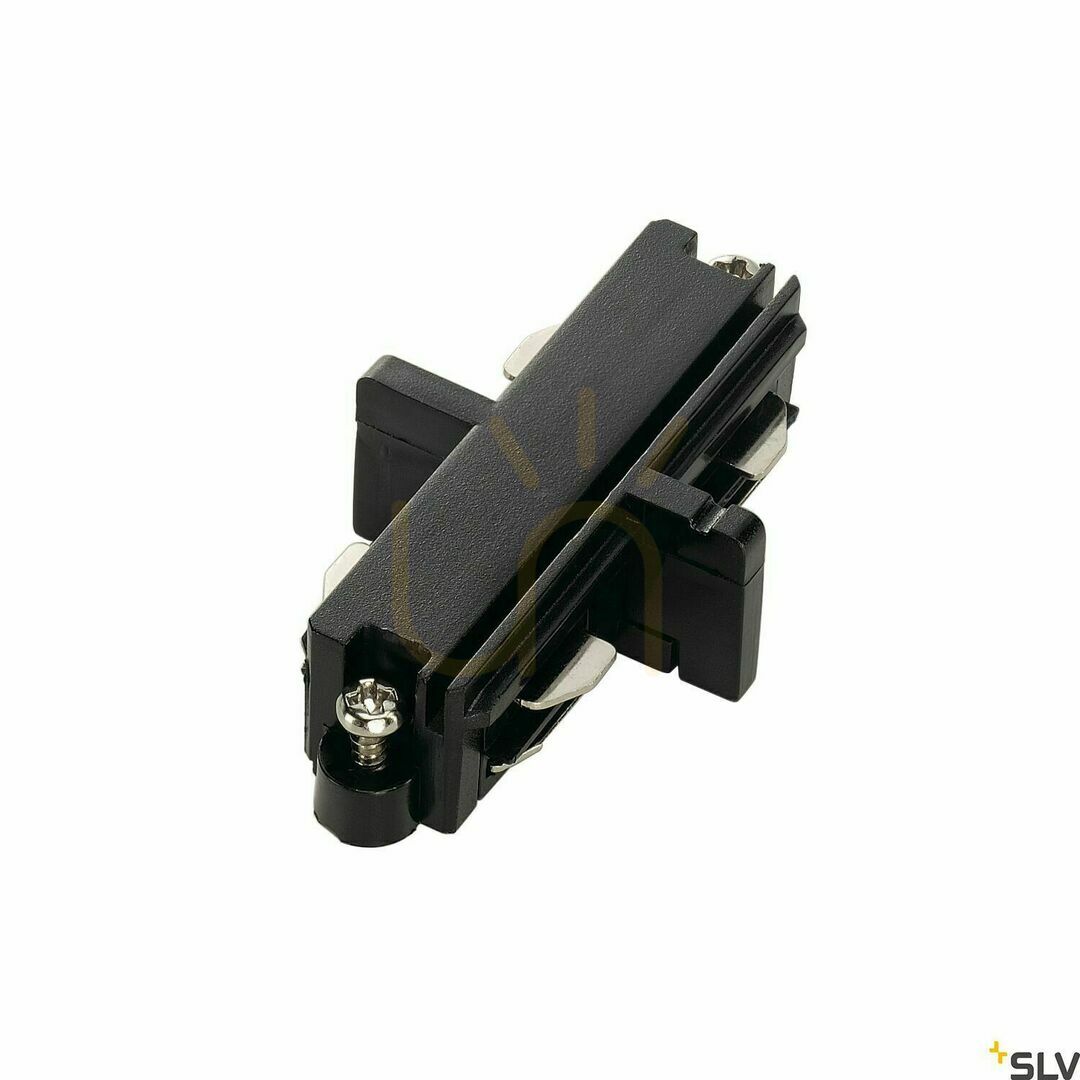

Conector longitudinal rigid SLV 1 SYSTEM negru 143090

Piesa care unește două tronsoane de șină într-o singură linie dreaptă

Conectorul longitudinal 143090 unește două tronsoane de șină monofazată aplicată SLV 1 SYSTEM într-o singură linie dreaptă. Se introduce între capetele șinelor alăturate: asigură simultan legătura mecanică și pe cea electrică, astfel încât, după montaj, întregul traseu se alimentează dintr-un singur punct. Este un conector rigid — nu se îndoaie și nu permite schimbarea unghiului; pentru schimbări de direcție există piese de colț separate.

Când este necesar

Șinele se vând în lungimi standard (de regulă 1 m, 2 m și 3 m), iar încăperile au rareori o dimensiune multiplu al acestora. Conectorul permite compunerea unui traseu de orice lungime: 2 m + 1 m deasupra blatului de bucătărie, 3 m + 3 m de-a lungul unui spațiu comercial și așa mai departe. Numărul de conectori necesari este întotdeauna numărul de tronsoane minus unu.

Parametri de montaj

Piesa are 6,4 × 3,5 × 1,8 cm și cântărește 24 de grame. Funcționează într-o instalație de 220–240 V, 50/60 Hz, în clasa de protecție I — conductorul de protecție al șinei trece prin ea și trebuie conectat pe tot traseul. Carcasa este din policarbonat negru, asortat versiunii negre a șinei 1 SYSTEM. IP20 înseamnă exclusiv încăperi uscate.

Atenție la alegere

Conectorii nu sunt universali între sisteme. Acesta aparține șinei monofazate SLV 1 SYSTEM în variantă aplicată — nu șinelor trifazate (de exemplu EUTRAC), nu versiunilor încastrate și nu sistemelor magnetice de 48 V. Înainte de cumpărare merită verificat marcajul șinei deținute, pentru că profilele diferiților producători seamănă, dar nu sunt interschimbabile.

Date tehnice

• Producător: SLV
• Model: conector longitudinal 1 SYSTEM, cod articol 143090
• EAN: 4024163142656
• Tip: conector rigid longitudinal (drept)
• Sistem: șină monofazată aplicată SLV 1 SYSTEM
• Dimensiuni: 6,4 × 3,5 × 1,8 cm
• Tensiune: 220–240 V, 50/60 Hz; clasa de protecție: I
• Grad de protecție: IP20
• Material: policarbonat; culoare: negru
• Greutate netă: 0,024 kg; brută: 0,026 kg
• Garanție: 5 ani
