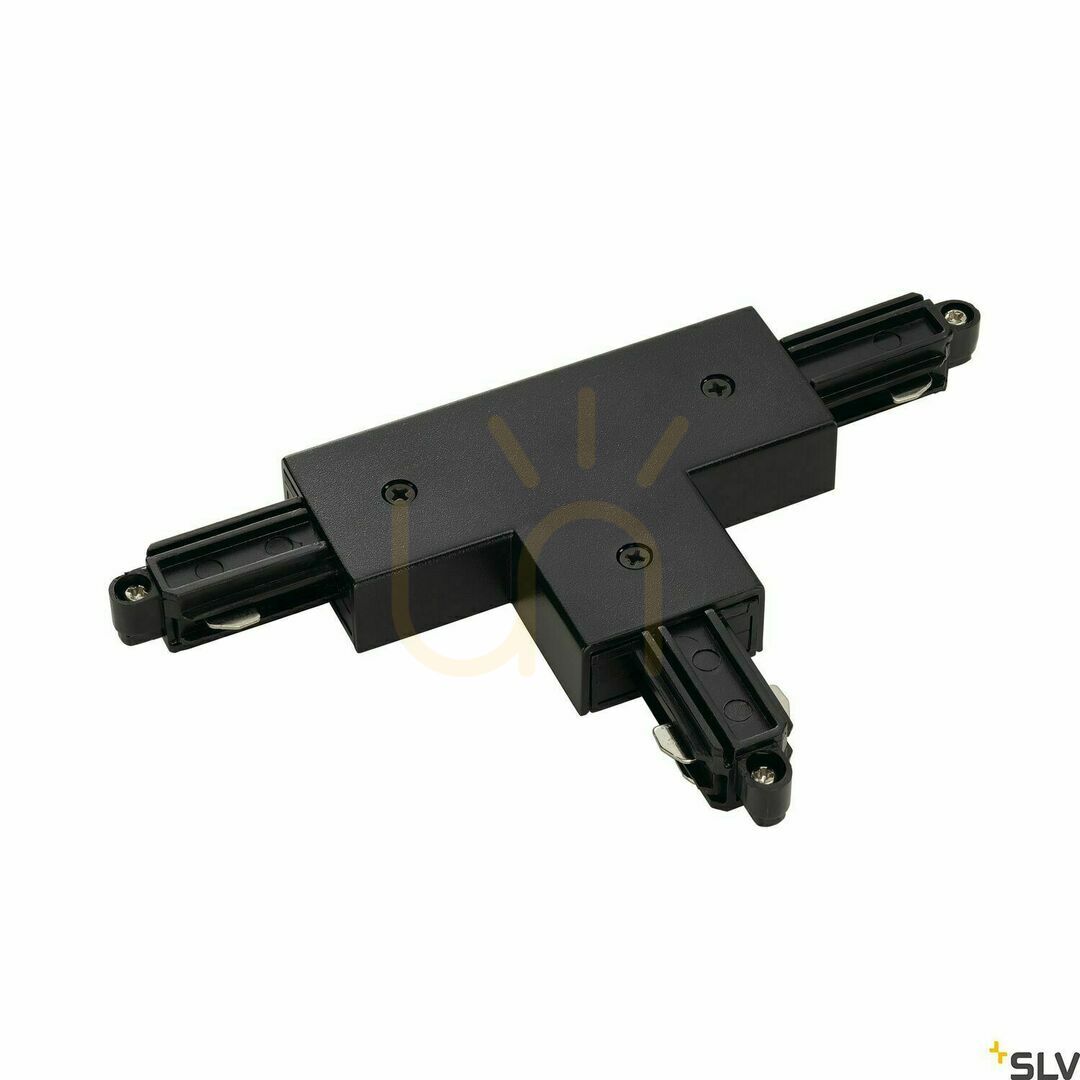

SLV 143070 este un conector T negru pentru sistemul de șină monofazată aparentă SLV 1 SYSTEM (230 V). Leagă trei tronsoane de șină în formă de T și poate servi totodată ca punct de alimentare pentru întregul traseu. Carcasa este din policarbonat.
Partea împământării și alegerea variantei
Aceasta este varianta cu conductorul de împământare pe partea exterioară, în stânga. Șinele acestui sistem trebuie îmbinate astfel încât partea lor de împământare să cadă de aceeași parte cu marcajul de pe conector — instrucțiunile SLV arată acest lucru cu un simbol de împământare la fiecare braț. Varianta cu împământarea în dreapta este un articol separat, 143080, așa că partea trebuie aleasă în funcție de traseul șinelor înainte de comandă.
Dimensiuni, sarcină și montaj
Conectorul are 17,2 × 10,4 cm, înălțimea de 1,8 cm și cântărește 108 g. Conform instrucțiunilor SLV, sarcina sistemului este de maximum 16 A la 250 V — limita pentru toate corpurile alimentate prin acest punct. Gradul de protecție IP20 înseamnă utilizare doar în interioare uscate.
Cablurile de alimentare se conectează sub capacul conectorului, care se scoate cu o șurubelniță. Producătorul rezervă montajul unui electrician autorizat.
