Corp de iluminat pentru vârf de stâlp Norlys Koster Pro 1821GR, grafit RAL 7016, LED 19,4 W 3000 K, DALI2, stâlp Ø60 mm

Koster Pro 1821GR este un corp de iluminat NORLYS pentru vârf de stâlp: un abajur în formă de cupolă pe un braț drept, care se culisează pe ștuțul unui stâlp cu diametrul de 60 mm. Corpul din aluminiu turnat vopsit în câmp electrostatic are culoarea grafit RAL 7016, iar abajurul este închis dedesubt de o lentilă ermetică, transparentă, din PMMA. Cupola netedă pe braț drept urmează o linie scandinavă. Se livrează doar corpul de iluminat – stâlpul și celelalte accesorii se comandă separat.

Montajul pe stâlp și dimensiunile

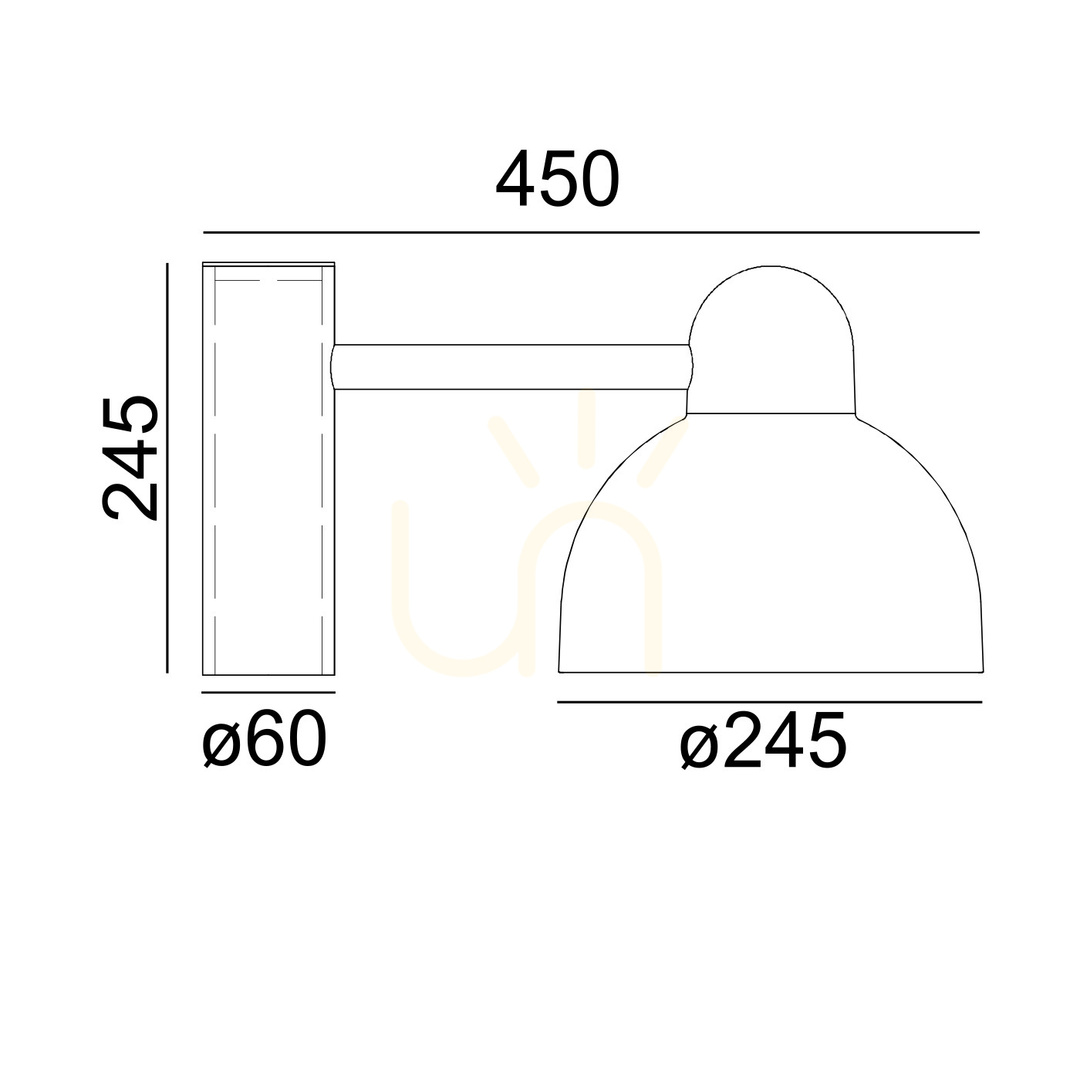

Are 45 cm lungime, iar abajurul are 24,5 cm diametru și aceeași înălțime. Manșonul se introduce pe un ștuț de Ø60 mm pe o adâncime de 80 mm, deci stâlpul trebuie să se termine cu un ștuț de acest diametru. Cântărește 2,86 kg, iar suprafața sa laterală este de 0,045 m² – valoarea care se compară cu sarcina de vânt admisă pentru stâlpul ales.

Un cablu H05VV-F 5G1 de 3,7 m coboară prin interiorul stâlpului până la o doză de joncțiune aleasă de electrician. Cele cinci conductoare ale sale duc faza, neutrul și conductorul de protecție, precum și linia de comandă DALI.

Câtă lumină dă și unde ajunge

Modulul LED Philips Fortimo FastFlex produce 2776 lm, iar din corpul de iluminat ies 2700 lm la un consum de 19,4 W, adică 139,2 lm/W. 3000 K înseamnă alb cald, cu o nuanță ușor gălbuie. Un CRI de 70 este suficient pentru orientare și iluminarea aleilor, însă culorile plantelor și ale fațadelor par sub această lumină mai puțin saturate decât la lumina zilei.

Lentila Ledil T2-L distribuie lumina după tipul III IESNA: asimetric, într-o bandă largă spre o singură parte a stâlpului. Această distribuție se alege atunci când stâlpul stă la marginea unei alei sau a unui drum de acces, iar lumina trebuie să ajungă de-a lungul și de-a latul suprafeței – într-un parc, pe terenul unui hotel, lângă un restaurant sau într-o grădină. ULOR 0% înseamnă că producătorul nu indică lumină emisă deasupra corpului de iluminat. Fotometria este calculată pentru o înălțime de montaj de 3,3 m.

Comandă, alimentare și service

Driverul integrat suportă DALI2 și NightDim. Din fabrică este programat la curent maxim, iar alte setări le programează Norlys la cerere. Pentru reglarea intensității e nevoie deci de un sistem DALI – un variator obișnuit cu tăiere de fază nu îl înlocuiește. Corpul de iluminat are clasa de protecție I, așa că trebuie conectat la conductorul de protecție.

IP65 înseamnă etanș la praf și protejat împotriva jeturilor de apă, iar setul optic propriu-zis – modulul LED cu lentila – are IP67. Modulul își păstrează 90% din fluxul luminos timp de peste 100 000 h (L90B10), iar driverul are o durată de viață de 100 000 h. Sursa de lumină poate fi înlocuită doar de producător, de service-ul acestuia sau de o persoană cu calificare similară; Norlys oferă pentru ea setul de service ZS1821 ca piesă de schimb.
