Întrerupător TOUCH pentru benzi LED cu variator PWM 60W/12V 72W/24V

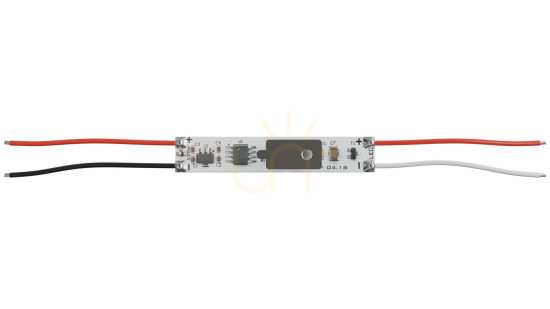

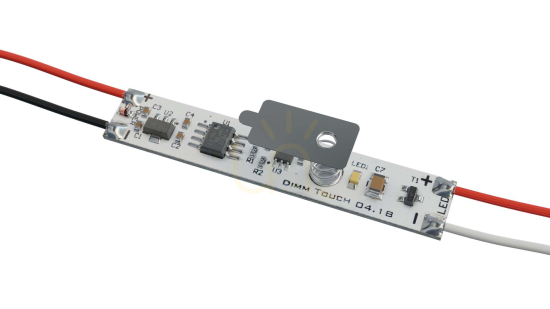

TOUCH este un întrerupător tactil cu variator PWM, realizat ca o placă electronică de 55 × 10 mm care se montează în interiorul unui profil LED. Pe placă se află o lamelă metalică ce servește drept zonă tactilă și un singur LED de semnalizare. La un capăt ies un fir roșu și unul negru, la celălalt un fir roșu și unul alb spre bandă.

Pentru ce benzi și ce sarcină

Modulul funcționează cu benzi LED monocolore alimentate la 12 V DC sau 24 V DC. La 12 V suportă până la 5 A, adică 60 W, iar la 24 V până la 3 A, adică 72 W. Cu acest buget se compară puterea benzii pe metru înmulțită cu lungimea tronsonului: producătorul precizează că se pot conecta aproximativ 6 m de bandă densă 600 LED 3528 de 9,6 W/m.

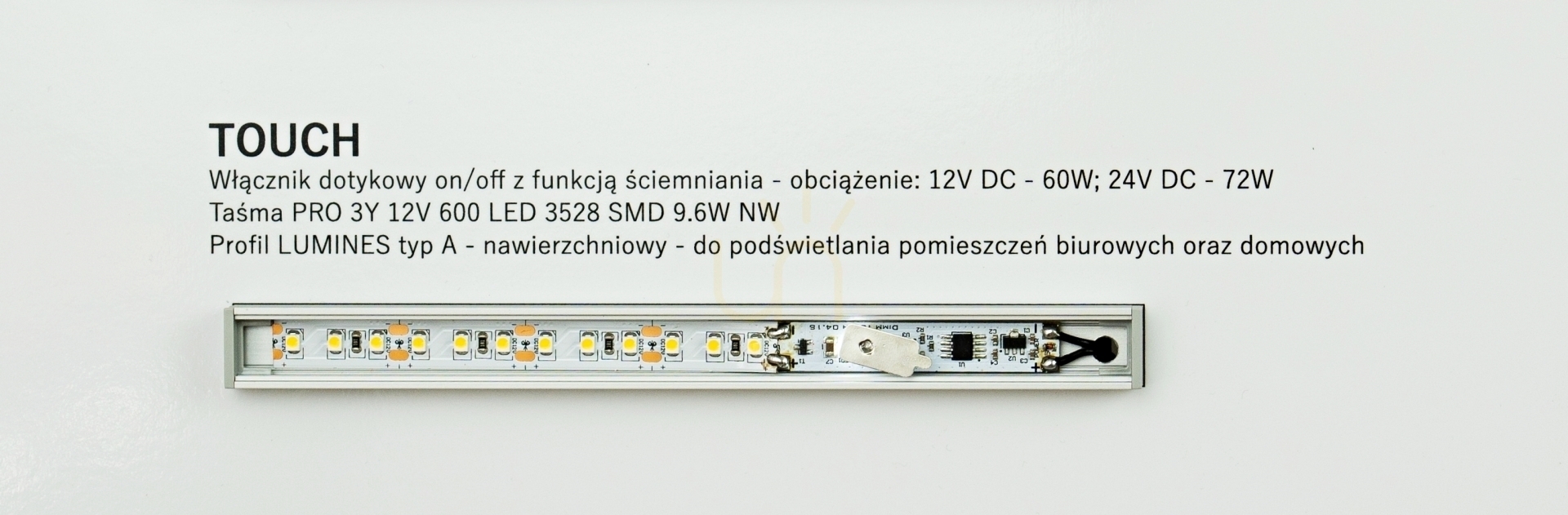

Placa are 10 mm lățime, așa că încape în profilele din aluminiu LUMINES cu o lățime interioară de peste 10 mm.

Cum funcționează atingerea prin difuzor

Lumina se aprinde și se stinge atingând difuzorul profilului în punctul sub care se află lamela – la exterior nu există niciun buton, iar LED-ul de semnalizare luminează acel punct, astfel că se găsește ușor. Menținerea atingerii mai mult de 2 secunde pornește reglajul intensității, semnalizat prin clipirea LED-ului.

Lamela trebuie să ajungă mai sus decât distanța dintre suprafața pe care se lipește banda și difuzor. Verificați această cotă pe secțiunea profilului ales înainte de cumpărare, pentru că de ea depinde dacă atingerea este detectată.

Ce mai trebuie cumpărat

Modulul comută și reglează alimentarea, dar nu o produce: este nevoie de o sursă separată de 12 V sau 24 V DC, plus banda LED și un profil cu difuzor. Placa are grad de protecție IP20 și nu are carcasă, deci locul ei este în interiorul unui profil, într-o încăpere uscată, de exemplu deasupra blatului de bucătărie. Aceeași familie include și variante fără reglaj și cu funcția DELAY OFF.
