Kit de suspendare conductor Lumines 1500 mm, 0,75 mm², argintiu – pentru profile LED Special Offer

Kitul de suspendare conductor Lumines servește la agățarea unui corp de iluminat liniar realizat dintr-un profil LED pe un cablu de oțel care îi asigură și alimentarea. Cablul are 1500 mm lungime și 1,55 mm diametru, iar în interiorul învelișului transparent din FEP trece un conductor de cupru cu secțiunea de 0,75 mm². Accesoriile de la ambele capete au finisaj metalic argintiu.

Ce conține kitul și câte kituri sunt necesare

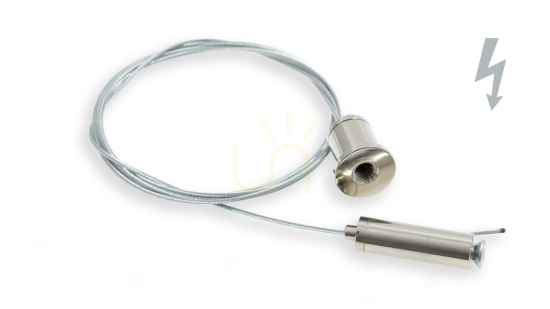

Kitul cuprinde un cablu, o conexiune de tavan cu filet M10x1 și orificiu și două dispozitive de prindere izolate tip 15 – unul cu filet M10x1, celălalt cu filet interior M4 pe partea corpului de iluminat. Lungimea cablului stabilește suspendarea maximă posibilă: aproximativ 1,5 m sub tavan. În aceeași serie există și cabluri de 1250 mm și 2000 mm.

În schema de montaj a producătorului corpul de iluminat atârnă de două suspensii, iar fiecare cablu conduce un pol al alimentării – unul plusul, celălalt minusul. Pentru un corp de iluminat sunt deci necesare două kituri. Sursa de alimentare, profilul și banda LED nu sunt incluse.

Tensiune, curent și sarcină

Suspensia funcționează la 5–50 V, adică în circuitul de joasă tensiune de după sursa LED – nu se conectează direct la rețeaua de 230 V. Producătorul indică un curent sigur de 9 A, cu care se compară curentul absorbit de banda din corpul de iluminat. Varianta cu conductor de 0,5 mm² suportă 6 A, așa că secțiunea de 0,75 mm² se alege pentru benzi mai puternice și tronsoane mai lungi, unde conductorul mai gros limitează căderea de tensiune pe cablu.

Sarcina maximă a unui cablu este de 2,5 kg (1,8 kg la varianta de 0,5 mm²). Cu această valoare se compară greutatea întregului corp de iluminat: profilul cu difuzor, banda și capacele de capăt.

Cu ce profile este compatibil

Producătorul a prevăzut kitul pentru profilele LUMINES din sistemele A, D, X, Y, I6, I10, MICO, SILEDA, DILEDA, DOPIO, ILEDO, TALIA și LARGO, precum și pentru profilele de montaj Largo M1 și Talia M1. Deoarece curentul trece prin cabluri, nu este nevoie de un cablu separat de la tavan la corpul de iluminat – deasupra lui se văd doar două cabluri subțiri.
