Senzor de mișcare și prezență Steinel IS 3360 KNX V3.1 AP rotund alb

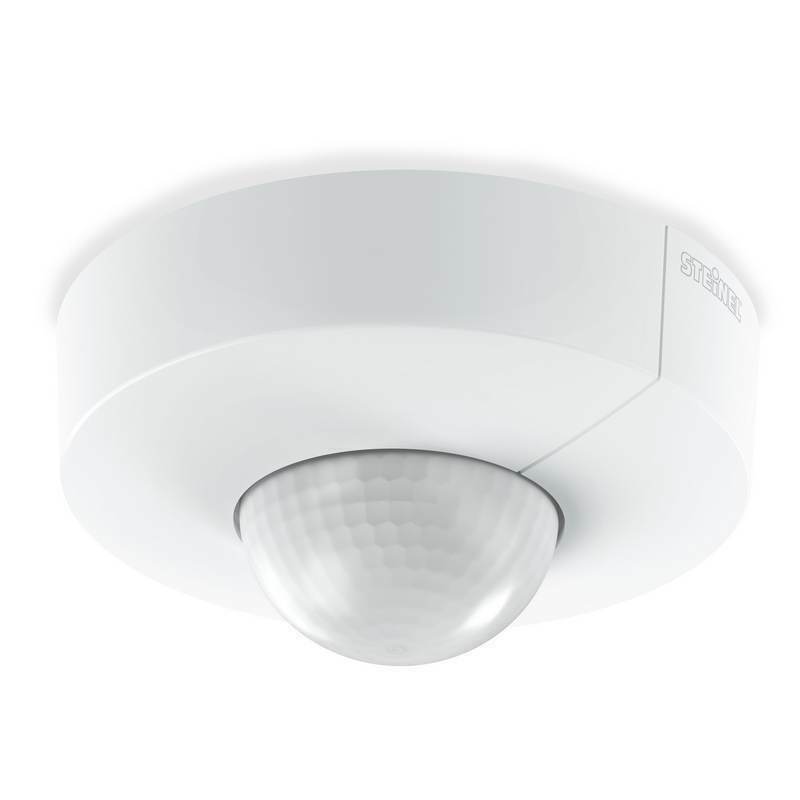

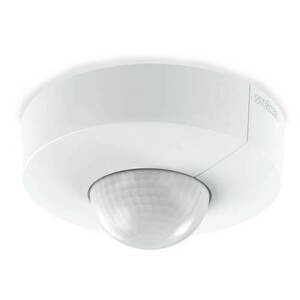

IS 3360 KNX V3.1AP este un senzor de mișcare și prezență montat aparent pe tavan, într-o carcasă rotundă albă din plastic cu diametrul de 12,6 cm și înălțimea de 6,5 cm. Sub carcasă se află cupola senzorului infraroșu pasiv, care acoperă 360° complet, iar aparatul funcționează ca dispozitiv pe magistrala KNX.

Raza de acțiune și înălțimea de montaj

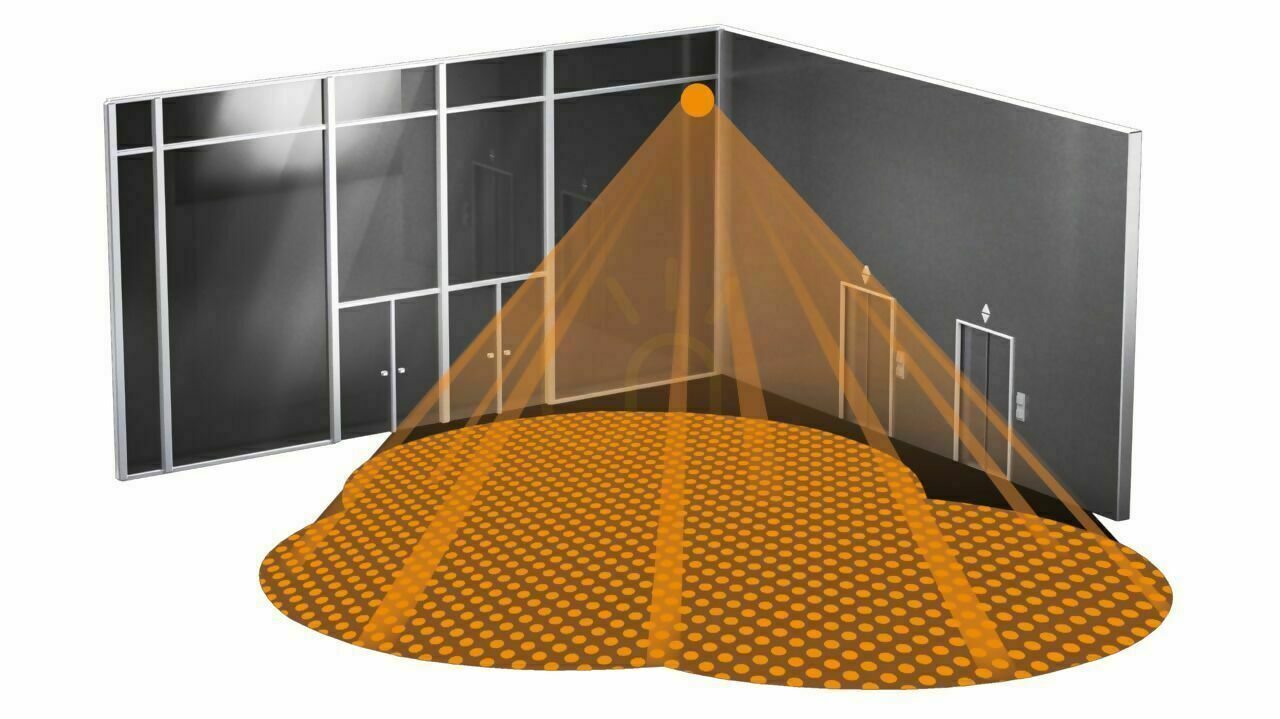

Producătorul indică trei raze diferite, fiindcă un senzor infraroșu reacționează altfel la mișcarea transversală față de câmpul său decât la mișcarea îndreptată direct spre el. Tangențial sunt Ø 40 m, adică 1257 m² de suprafață; radial, când cineva trece direct pe sub senzor, Ø 8 m (50 m²); prezența — mișcările mici ale unei persoane care stă nemișcată — este detectată într-un cerc de Ø 3 m (7 m²).

Aceste valori sunt date pentru înălțimi de montaj între 2,5 și 4 m, iar producătorul numește 2,8 m drept optim. Cu cât senzorul este mai sus, cu atât câmpul acoperit este mai mare, dar cu atât citește mai slab mișcările mici — zona de prezență se planifică, prin urmare, separat de zona de mișcare.

Conectarea la magistrala KNX

Senzorul este alimentat de la magistrala KNX: tensiune de până la 30 V, curent nominal 12,5 mA, cuplorul de magistrală fiind integrat. Nu se leagă la un circuit de 230 V și nu are contact de releu. Datele măsurate ajung pe magistrală ca obiecte KNX — două ieșiri de lumină, o ieșire de prezență, o ieșire HVAC și valoarea de luminozitate — iar corpurile de iluminat și ventilația sunt comutate de un actuator din tablou.

Setări și condiții de funcționare

Parametrii se introduc în software-ul ETS sau prin magistrală, opțional cu telecomanda RC6/RC7 KNX ori Smart Remote, care nu sunt incluse. Pragul crepuscular acoperă 2-1000 lx, iar reglajul de lumină constantă și funcția de lumină de bază sunt disponibile. Gradul IP54 și intervalul de temperatură de la -20 la 50 °C permit și montajul în exterior, atât timp cât suprafața este un tavan sau o streașină. Carcasa este din plastic rezistent la UV, alb RAL 9003, iar aparatul cântărește 163 g.
