Stâlp de iluminat Trysil 1023AL gri deschis RAL 9006 LED 4000K DALI2 300 cm NORLYS

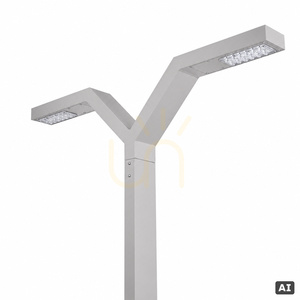

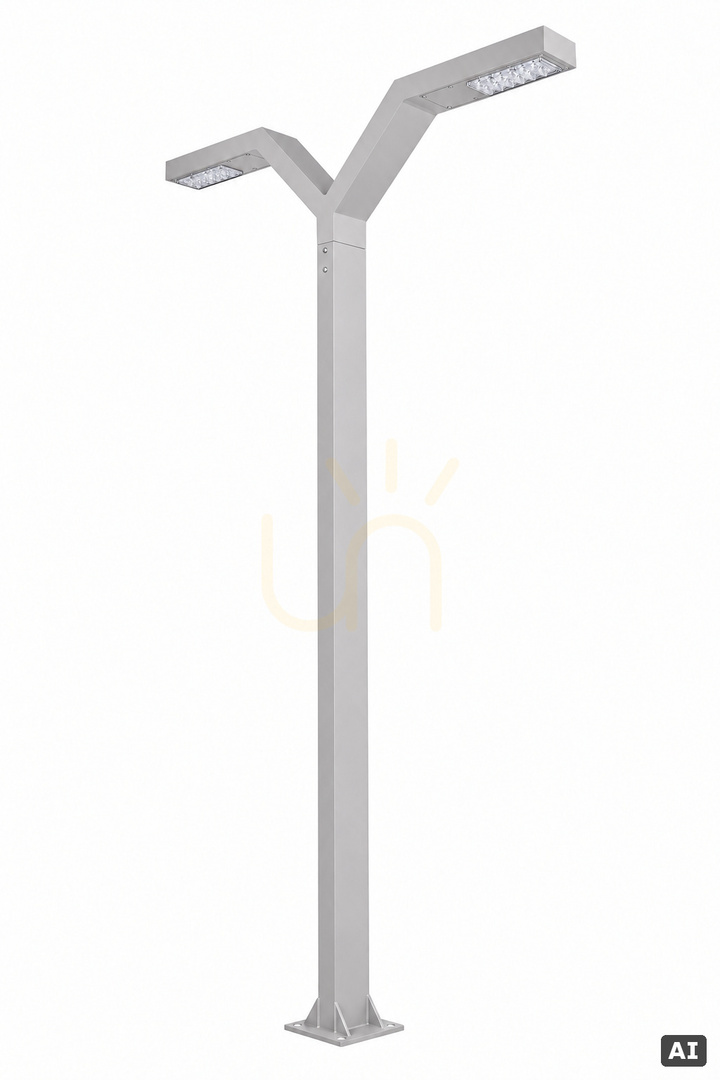

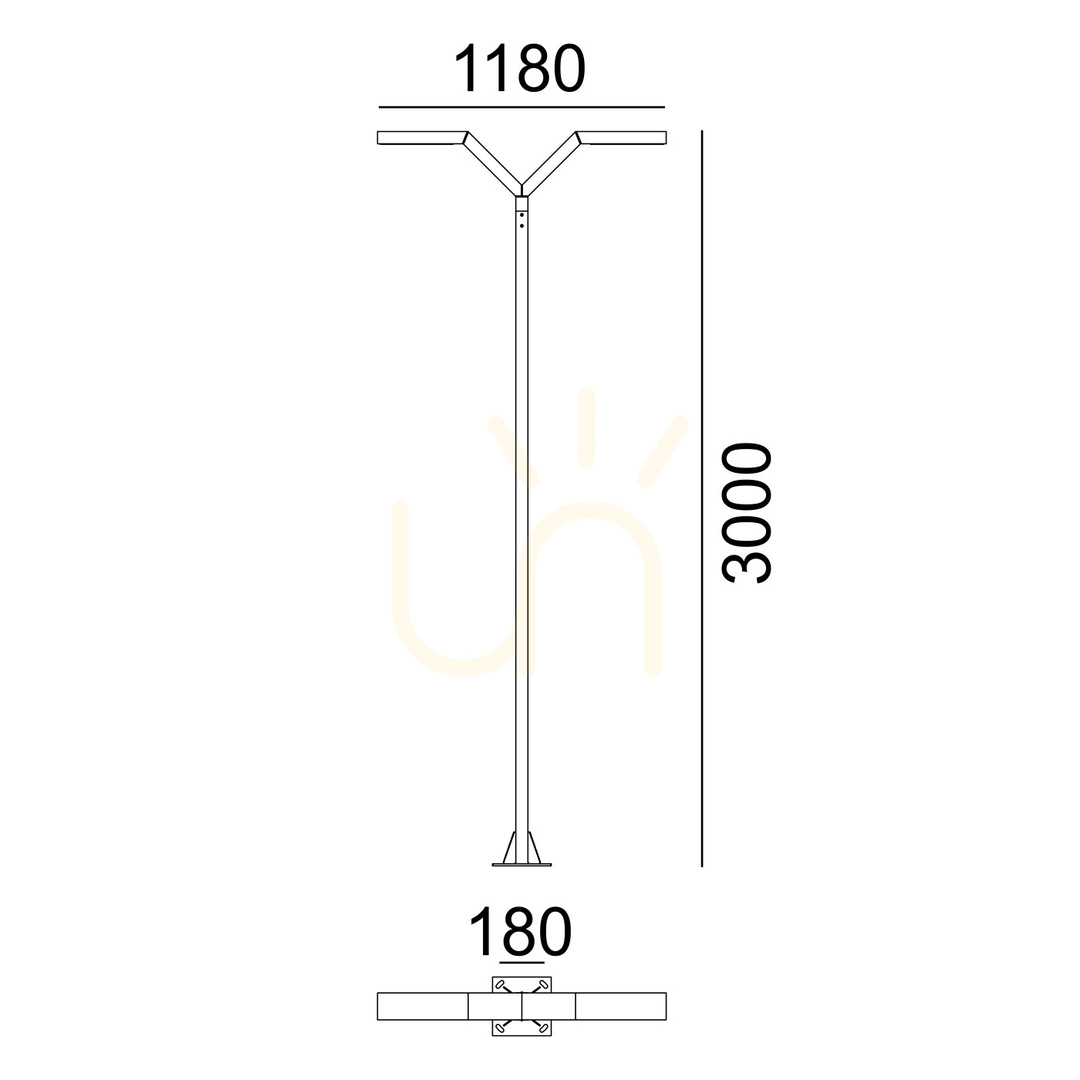

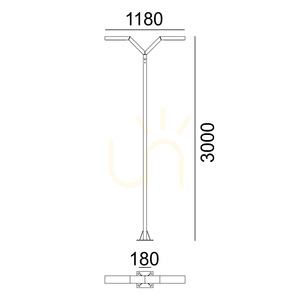

Trysil 1023AL este un stâlp de iluminat complet, înalt de 300 cm, cu două brațe dispuse în formă de Y, ale căror capete sunt la 118 cm unul de altul. Stâlpul și brațele sunt din profil de aluminiu extrudat, vopsit în câmp electrostatic în gri deschis RAL 9006. În fiecare braț lucrează un modul LED, protejat de policarbonat transparent stabilizat UV. Producătorul îl destinează grădinilor, terenurilor private și proiectelor de arhitectură.

Cum distribuie lumina

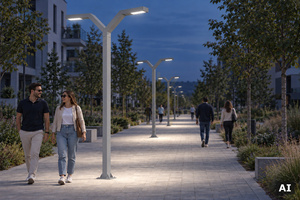

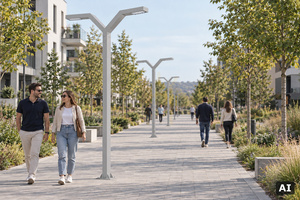

Corpul de iluminat consumă 23,3 W și emite 3308 lm (modulele produc singure 3663 lm), adică 142 lm/W. 4000 K înseamnă alb neutru. Lentilele Ledil SCL cu distribuție IESNA tip II/III așază lumina într-o pată alungită de-a lungul unei alei sau al unui drum de acces, nu într-un cerc în jurul stâlpului. În sus ajunge doar 0,9% din flux (ULOR), de aici clasificarea BUG B2-U2-G2. Indicele de redare a culorilor Ra 70 este suficient pe drumuri și treceri, deși culorile arată mai puțin fidel decât la Ra 80–90.

Control și service

Sursa Philips Xi suportă DALI2 și modul NightDim. Din fabrică este setată la curent maxim, iar alte profiluri de funcționare Norlys le programează după stabilirea cu departamentul comercial. Reglajul prin DALI necesită un controler al acestui sistem – un variator obișnuit cu tăiere de fază nu îl înlocuiește. Modulele LED și sursa se înlocuiesc de un service specializat (kit de reparație ZS1047zx0009), iar producătorul indică pentru ambele o durată de viață de 100 000 de ore; pentru module aceasta este valoarea L90B10.

Livrare, montaj și conectare

Stâlpul cântărește 23,3 kg și vine într-o cutie lungă de 323 cm – lungime de avut în vedere la recepția livrării. Fundația nu este inclusă: adaptorul de montaj 1259GA, ancora de sol 180GA sau ancora de betonare 3091GA se comandă separat. Clemele primesc conductori de până la 5 × 4 mm², următorul stâlp poate fi alimentat în buclă cu până la 5 × 2,5 mm², iar presetupa acceptă cablu cu diametrul de până la 13,6 mm. Pe un întrerupător B16 se pot conecta până la 29 de astfel de stâlpi, pe C16 până la 49.

Este un corp de iluminat cu clasa de protecție I, care se leagă la conductorul de protecție. IP65 înseamnă etanșeitate la praf și protecție la jeturi de apă, IK10 este cea mai înaltă clasă de rezistență la impact, iar rezistența la impuls de 6/10 kV arată ce supratensiuni din rețea suportă fără deteriorare.
