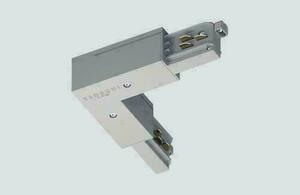

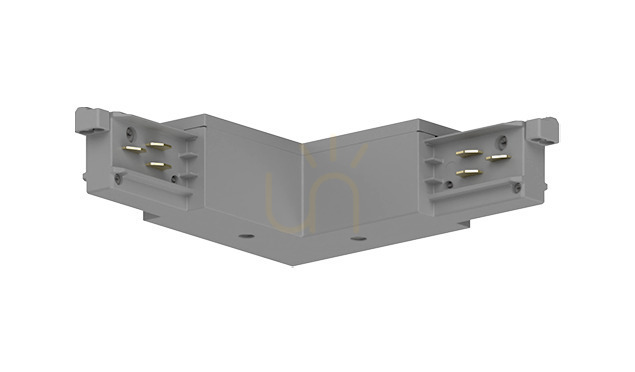

Stucchi 9012/G unește segmente ale șinei de iluminat ONETRACK într-un colț în formă de L. Este un conector electric gri, cu cheie de polarizare exterioară și contact de protecție, nu un întrerupător sau un corp de iluminat. Carcasa este din policarbonat, iar contactele sunt din aliaj de cupru.
Orientarea colțului contează

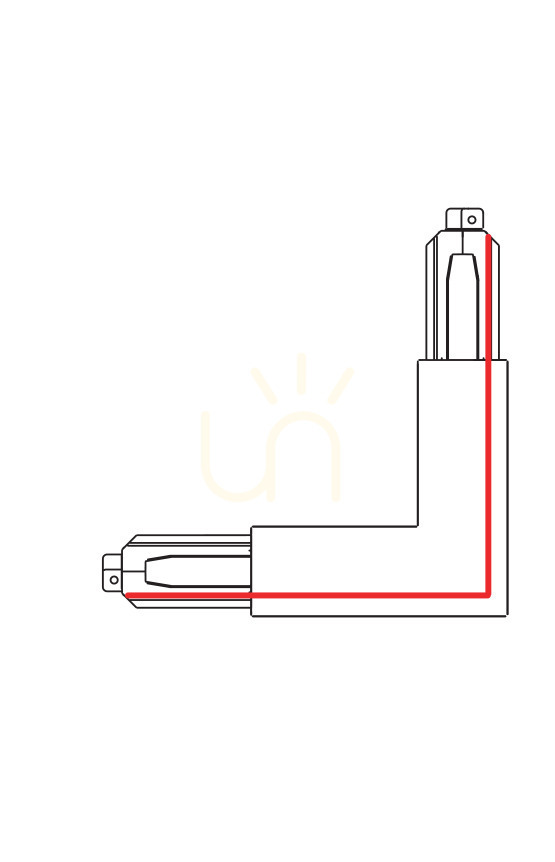

La proiectarea îmbinării trebuie verificată atât direcția șinelor, cât și poziția cheii de polarizare. La 9012/G, aceasta se află pe partea exterioară a colțului; desenul producătorului marchează orientarea printr-o linie roșie. Compară acest traseu cu dispunerea prevăzută în proiect, în loc să alegi doar după forma de L sau culoarea gri. Varianta aparține familiei ONETRACK, nu versiunii E-TRACK care poartă și indicativul EM.
Îmbinare în cadrul sistemului de șine
Producătorul indică fixarea prin clipsare. Conectorul este o componentă a instalației pe șină: unește segmentele, dar nu produce singur lumină. Carcasa gri, geometrică, formează colțul fără un abajur decorativ.
Valorile nominale sunt 16 A la 440 V și 1 A la 50 V FELV, la frecvența de 50/60 Hz. Acestea sunt două perechi distincte de curent și tensiune, nu un singur interval de tensiune. Alegerea trebuie să țină cont de compatibilitatea sistemului și de cerințele electrice ale proiectului.
