Conectorii și dozele electrice au roluri diferite în aceeași legătură. Conectorul asigură contactul dintre conductoarele compatibile, iar doza sau carcasa oferă spațiul și protecția prevăzute pentru ansamblu. Alegerea trebuie făcută împreună. O clemă potrivită pentru fir nu transformă automat o conexiune deschisă într-una adecvată pentru umezeală ori montaj în grădină.
Pornește de la cablu și de la locul de instalare. Ai nevoie de construcția și secțiunea conductoarelor, diametrul exterior al cablului, numărul legăturilor și condițiile din jur. Un punct de alimentare în interior și o ramificație pentru iluminatul exterior pot cere componente diferite, chiar dacă scopul lor pare asemănător.
O regletă oferă o anumită dispunere a conexiunilor electrice. O clemă cu arc fixează tipurile de conductoare admise prin mecanismul său, uneori acționat cu o pârghie. O mufă de cablu poate reuni contactele, carcasa și etanșările. Doza creează spațiul pentru legături și ramificații. Nu toate carcasele includ cleme sau toate piesele de intrare necesare.
Numărul intrărilor pentru cabluri nu este același cu numărul polilor electrici. Printr-o intrare poate trece un cablu cu mai multe conductoare, ale cărui fire se conectează în interior conform configurației prevăzute. O cutie cu trei presetupe nu spune, prin simplul aspect, care este schema contactelor. Verifică partea mecanică și partea electrică separat.
| Componentă | Rol | Date de comparat |
|---|---|---|

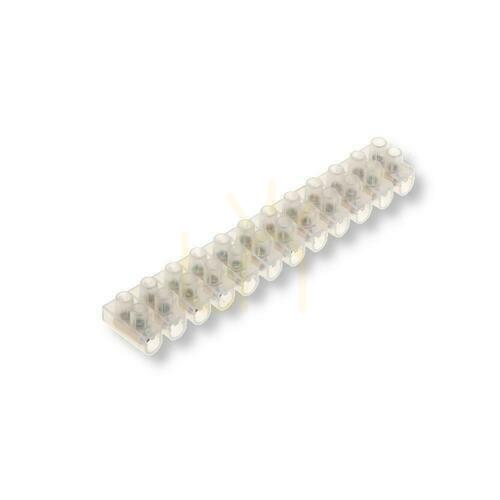

| Regletă cu șurub | Leagă conductoarele într-o configurație stabilită | Tipul firului, secțiunea, curentul și cerințele de strângere |
| Conector cu arc sau pârghie | Fixează conductoarele permise de producător | Fir rigid ori flexibil, secțiunile și modul de eliberare |
| Mufă liniară pentru cablu | Protejează o legătură pe traseul cablului | Polii, diametrul cablului și condițiile etanșării |
| Conector de ramificație | Distribuie traseul în mai multe direcții | Dispunerea contactelor, intrările și sarcina comună |
| Doză de conexiuni | Oferă spațiu și protecție ansamblului | Volumul util, echiparea, fixarea și mediul admis |
Un conductor monofilar și unul flexibil, realizat din fire subțiri, nu se comportă identic într-o clemă. Un conector destinat numai conductorului rigid nu devine potrivit pentru cablul flexibil al unei lămpi doar fiindcă secțiunile sunt apropiate. Verifică tipurile de conductoare aprobate și domeniul lor dimensional. Faptul că firul intră în orificiu nu dovedește un contact corect.
Pârghia poate face manipularea mai comodă, dar nu este o aprobare universală. Domeniile admise pot fi diferite pentru conductorul rigid, cel flexibil și conductorul prevăzut cu ferulă. Pregătirea capătului trebuie să urmeze instrucțiunea conectorului concret. O metodă folosită la alt produs asemănător nu se preia fără verificare.
Contează și materialul conductorului. Specificația pentru cupru nu include automat aluminiu sau îmbinări între metale diferite. Dacă producătorul permite o combinație specială, condițiile și accesoriile indicate fac parte din utilizarea aprobată. Instalațiile vechi sau materialele neobișnuite trebuie evaluate de un electrician.
Secțiunea, exprimată în mm², se referă la partea conductoare a firului. Diametrul exterior, exprimat în mm, descrie cablul complet, inclusiv mantaua. Clema se alege pentru conductor, iar etanșarea intrării pentru exteriorul cablului. Sunt două cerințe diferite. Îndeplinirea uneia nu o înlocuiește pe cealaltă.
Două cabluri cu aceeași secțiune a conductoarelor pot avea diametre exterioare diferite din cauza izolației și construcției. O mufă etanșă poate avea de aceea un domeniu pentru contacte și altul pentru presetupe. Ambele trebuie să corespundă cablului real, inclusiv atunci când intrarea și ieșirea folosesc tipuri diferite de cablu.
O garnitură prea largă poate să nu strângă mantaua în condițiile cerute. O intrare prea mică poate deforma cablul într-un mod nepotrivit. Banda, umpluturile improvizate ori un material de etanșare neprevăzut nu înlocuiesc piesa corect dimensionată. Folosește configurația de intrare permisă pentru carcasa și cablul alese.
Ambele principii pot fi potrivite atunci când sunt alese pentru conductoarele și aplicația corecte. La contactul cu șurub contează pregătirea firului și strângerea prevăzută. La mecanismul cu arc trebuie să corespundă construcția firului, secțiunea și metoda de introducere sau scoatere. Rapiditatea montajului nu este singurul criteriu de selecție.
Nu există un singur cuplu de strângere valabil pentru toate regletele. O forță prea mică și una prea mare pot crea probleme diferite. Se respectă valoarea și metoda producătorului. La fel, nu se introduc mai multe fire într-un singur punct decât dacă acel număr și acea combinație sunt admise expres.
Carcasa transparentă poate ajuta la observarea poziției conductorului, dar nu înlocuiește selecția corectă și verificarea îmbinării. Culoarea pârghiei sau a corpului nu este un cod universal al curentului admis. Compară marcajele și datele piesei concrete, nu aspectul unui conector folosit anterior.
Marcajul IP descrie protecția oferită de carcasă în condiții definite. Prima cifră privește corpurile solide și praful, iar a doua apa. IP44, IP65, IP66 și IP68 nu sunt doar variante mai puternice ale aceleiași încercări. Trebuie raportate la mediul real și la ansamblul complet montat.
IP68 nu promite imersiune nelimitată la orice adâncime și pentru orice durată. Condițiile concrete sunt stabilite de producător. Marcajul nu confirmă singur nici montajul direct în pământ. Rezistența mecanică, compatibilitatea materialelor și utilizarea admisă se verifică separat. Protecția la jeturi de apă și condițiile de imersiune sunt, de asemenea, aspecte distincte.
Protecția declarată depinde de garnituri, cabluri și piese de închidere potrivite. Intrările nefolosite pot avea nevoie de dopurile prevăzute. O etanșare deteriorată sau un cablu în afara domeniului de diametre poate afecta întreaga carcasă. Inscripția de pe o cutie deschisă nu protejează singură conexiunea.
Pe fațadă și în grădină apar și alte solicitări în afară de apă: variații de temperatură, soare, murdărie și acțiuni mecanice. O carcasă bine închisă nu este automat rezistentă la UV ori potrivită pentru orice poziție exterioară. Proprietățile trebuie confirmate pentru material și aplicație. Culoarea neagră a plasticului nu constituie o astfel de confirmare.
Planifică fixarea și accesul pentru control. Contactele nu trebuie să preia accidental tragerea cablului sau mișcarea din jur. O presetupă poate avea o funcție definită de etanșare și reținere, dar nu orice intrare este un dispozitiv universal de descărcare a tracțiunii. Modul de fixare al cablului și al cutiei face parte din soluția prevăzută.
La o ramificație către mai multe corpuri de iluminat contează și partea comună de alimentare. Mai multe ieșiri nu înseamnă limite de curent complet independente de intrare. Dispunerea contactelor, numărul conductoarelor și sarcina trebuie evaluate împreună. Electricianul care proiectează traseul poate stabili combinația adecvată.
Dimensiunea exterioară nu arată întregul volum disponibil pentru legături. Presetupele, etanșările, prinderile și regleta ocupă o parte din spațiu. Restul trebuie să permită așezarea firelor fără presare excesivă sau tensionarea contactelor. La mai multe cabluri contează rigiditatea lor și condițiile în care pot fi dirijate.
Verifică echiparea. Poți alege o carcasă goală sau o unitate cu o configurație precisă de contacte. O fotografie cu montajul final poate arăta și piese livrate separat. Capacul și garniturile trebuie să aparțină modelului respectiv; o piesă asemănătoare ca dimensiuni nu garantează păstrarea protecției inițiale.
Gândește și posibilitatea de desfacere pentru service. Un conector separabil și o clemă care permite scoaterea firului nu sunt obligatoriu același produs. După deschiderea unei carcase etanșate poate fi necesară verificarea sau înlocuirea anumitor piese. Un filet aparent intact nu dovedește starea întregii etanșări.
Valorile nominale indică limitele de utilizare ale componentei. Nu descriu consumul propriu al legăturii și nu stabilesc singure protecția circuitului. Cablul, modul de instalare și mediul rămân părți ale evaluării. O doză mai bine protejată nu mărește capacitatea electrică a unei cleme nepotrivite din interior.
În apropierea unei lămpi, sub un capac sau într-un loc însorit poate apărea altă temperatură decât în aerul liber din jur. Domeniul admis trebuie să acopere aplicația reală. Mantaua cablului și etanșările au la rândul lor limite. Denumirea materialului carcasei nu răspunde singură tuturor întrebărilor despre ansamblu.
La înlocuirea unei legături deteriorate trebuie căutată și cauza. Decolorarea, fisurile ori reținerea slabă pot avea origini diferite. Montarea unei cleme mai mari fără verificarea cablului și a condițiilor poate să nu rezolve problema. Evaluarea profesională stabilește ce anume trebuie schimbat.
O piesă de îmbinare pentru șină de iluminat aparține unei anumite geometrii și configurații de contacte. Nu este o clemă generală pentru cabluri doar fiindcă transmite alimentarea. Un conector de bandă LED se alege după lățimea și contactele benzii. O roză decorativă de tavan poate ascunde conexiunea fără a avea rolul unei doze universale de derivație.
La piesele de sistem contează compatibilitatea declarată, nu simpla asemănare dimensională. Chiar și un conector numit universal rămâne limitat la conductoarele și condițiile precizate. Termenul nu înseamnă orice material, tensiune și amplasare.
Lipsa șuruburilor nu dovedește că orice ansamblu este fără întreținere în orice împrejurare. O asemenea destinație se referă la o configurație specificată și la condițiile sale de montaj. Cerințele pentru acces și verificare trebuie evaluate pentru conexiunea completă. Este mai simplu să pregătești locul potrivit înainte de închiderea traseului decât să îl cauți la o intervenție ulterioară.
Alegerea, realizarea și testarea conexiunilor din instalația fixă de rețea trebuie încredințate unui electrician calificat. Acest ghid ajută la compararea produselor și nu înlocuiește proiectul, instrucțiunile ori măsurătorile. Nu este o procedură de conectare a firelor după culoarea izolației.
Nu. Tipurile și secțiunile admise sunt stabilite pentru mecanismul concret. Unele cleme sunt destinate conductorului rigid, altele acceptă și anumite fire flexibile. Pregătirea capătului trebuie, de asemenea, să respecte instrucțiunea.
Clema trebuie să se potrivească firului conductor, iar garnitura mantalei cablului. Sunt dimensiuni diferite. Aceeași secțiune poate apărea la cabluri cu diametre exterioare diferite.
Nu doar pe baza marcajului. Producătorul trebuie să permită aplicația și condițiile respective. Tipul cablului, protecția mecanică și modul de instalare au și ele importanță.
Nu. Poate fi o carcasă goală sau un ansamblu echipat precis. Verifică piesele incluse și accesoriile necesare. Un exemplu de montaj poate arăta componente alese separat.
Nu. Intrările primesc cabluri întregi, iar polii descriu legăturile electrice. Numărul contactelor și modul în care sunt conectate se verifică independent de presetupe.
Numai dacă acel contact permite explicit numărul și combinația. Spațiul fizic din orificiu nu este o aprobare. O configurație nepotrivită poate afecta atât contactul, cât și reținerea firelor.
Nu. Protecția la apă, rezistența la UV și domeniul de temperatură sunt proprietăți separate. Fiecare trebuie confirmată atunci când este relevantă pentru locul de utilizare.
Nu automat. Contează ansamblul specificat și condițiile instalării, nu numai principiul de strângere. Cerințele se evaluează pentru întreaga conexiune.
Compară conductoarele, configurația contactelor și mediul înainte de alegerea dimensiunii carcasei. Celelalte piese necesare se găsesc între accesoriile electrice, cu verificarea compatibilității întregii instalații de iluminat.
