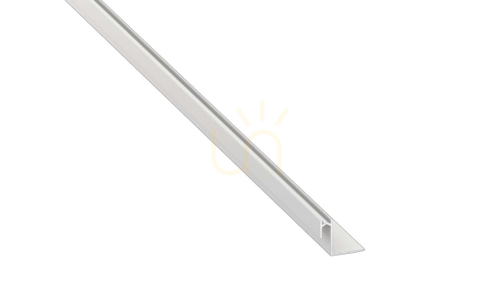

LUMINI profil tip Roset anodizat argintiu. 1 m

Profilul de montare ROSET este un profil auxiliar utilizat cu sistemele de iluminat LARGO M4 și TALIA M4 pentru a fixa sistemul la structura peretelui sau a tavanului.

Versiunea de culoare:
- profil anodizat argintiu
- profil lăcuit alb (RAL9016)
- profil lăcuit negru (RAL9005 mat).

Metodă de montare:
- cu șuruburi de montare fixate pe profilul TALIA M4 și LARGO M4.

Profilul este vândut în secțiuni standard: 1000 mm, 2020 mm, 3000 mm.

Profil de montaj Profile LUMINES Roset Largo M4, Talia M4

Principiul de asamblare a sistemului de profile LARGO cu difuzor SUPER WIDE utilizând profilul de montaj LARGO M4, conectorul interprofil LARGO și profilul auxiliar ROSET.

Instrucțiuni de montaj pentru profilul TALIA folosind profilul de montaj TALIA M4 în tavan cu ajutorul profilului auxiliar ROSET, a conectorului interprofil TALIA și a șuruburilor de montaj

Diagrama de asamblare a elementelor sistemului de iluminat în tavan cu ajutorul profilului LARGO, (1) difuzor SUPER WIDE, (2) benzi LED, (3) capac LARGO cu gaură, (3a), capac LARGO fără gaură, (4) conector interprofil LARGO, (5) profil auxiliar ROSET, (6) profil de montare LARGO M4, (7) capac LARGO M4 cu finisaj drept, (7a) capac LARGO M4 cu finisaj solid

Schemă de asamblare a elementelor sistemului de iluminat în tavan folosind profilul inLARGO (1) difuzor SUPER WIDE, (2) benzi LED, (3) capace inLARGO cu orificiu, (4) conectori drepți, (5) conectori interprofil LARGO, (6) profile auxiliare ROSET, (7) profile de montare LARGO M4, (8) capac LARGO M4 cu finisaj drept, (8a) capac LARGO M4 cu finisaj masiv

Schema de asamblare a componentelor unui sistem de iluminat într-un tavan cu ajutorul profilului TALIA, (1) difuzor DOUBLE, (2) benzi LED, (3) capac TALIA cu gaură, (3a), capac TALIA fără gaură, (4) conector interprofil TALIA, (5) profil auxiliar ROSET, (6) profil de montare TALIA M4, (7) capac TALIA M4 cu finisaj drept, (7a) capac TALIA M4 cu finisaj complet
